ASKQ8
AISIKAI
| Količina: | |
|---|---|

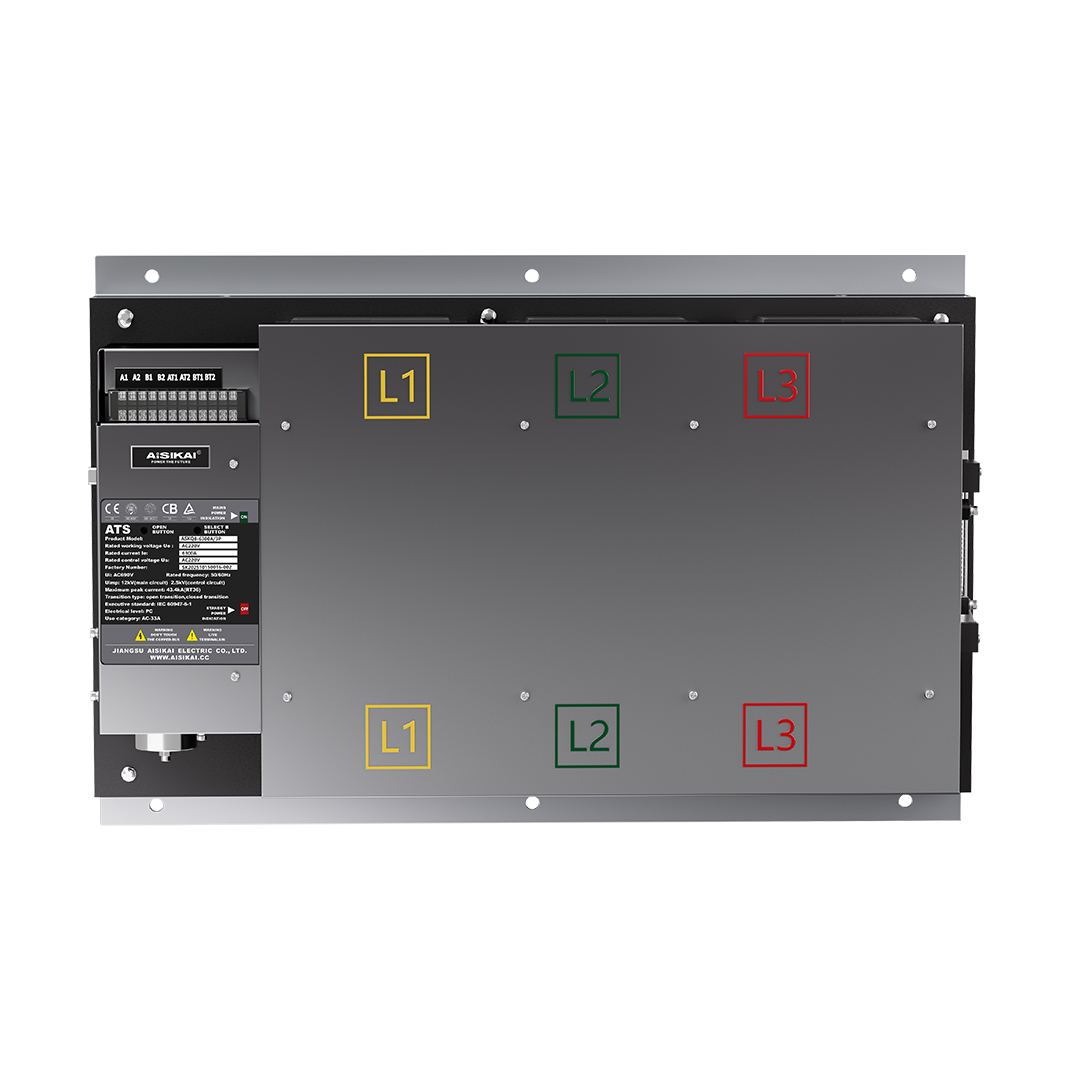

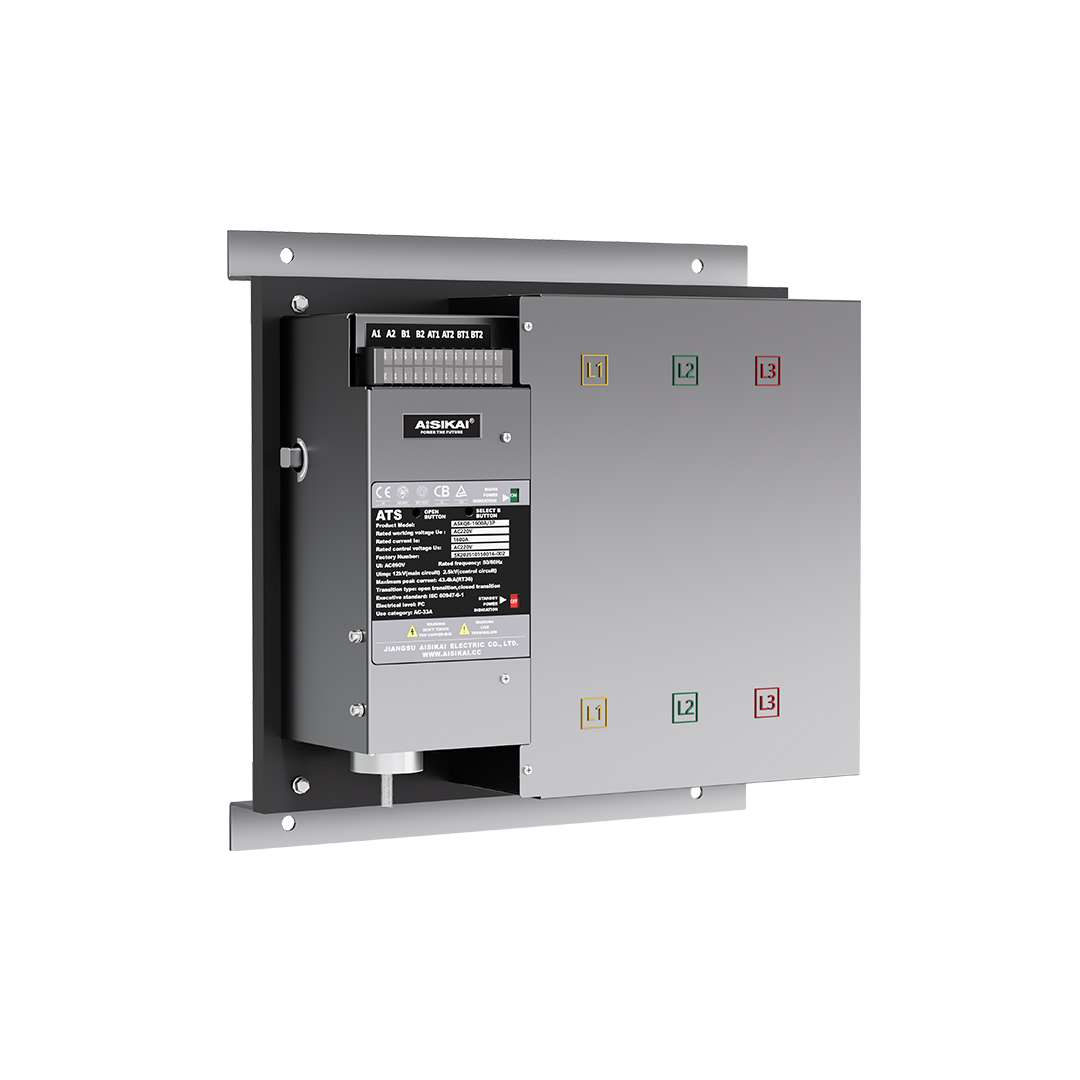

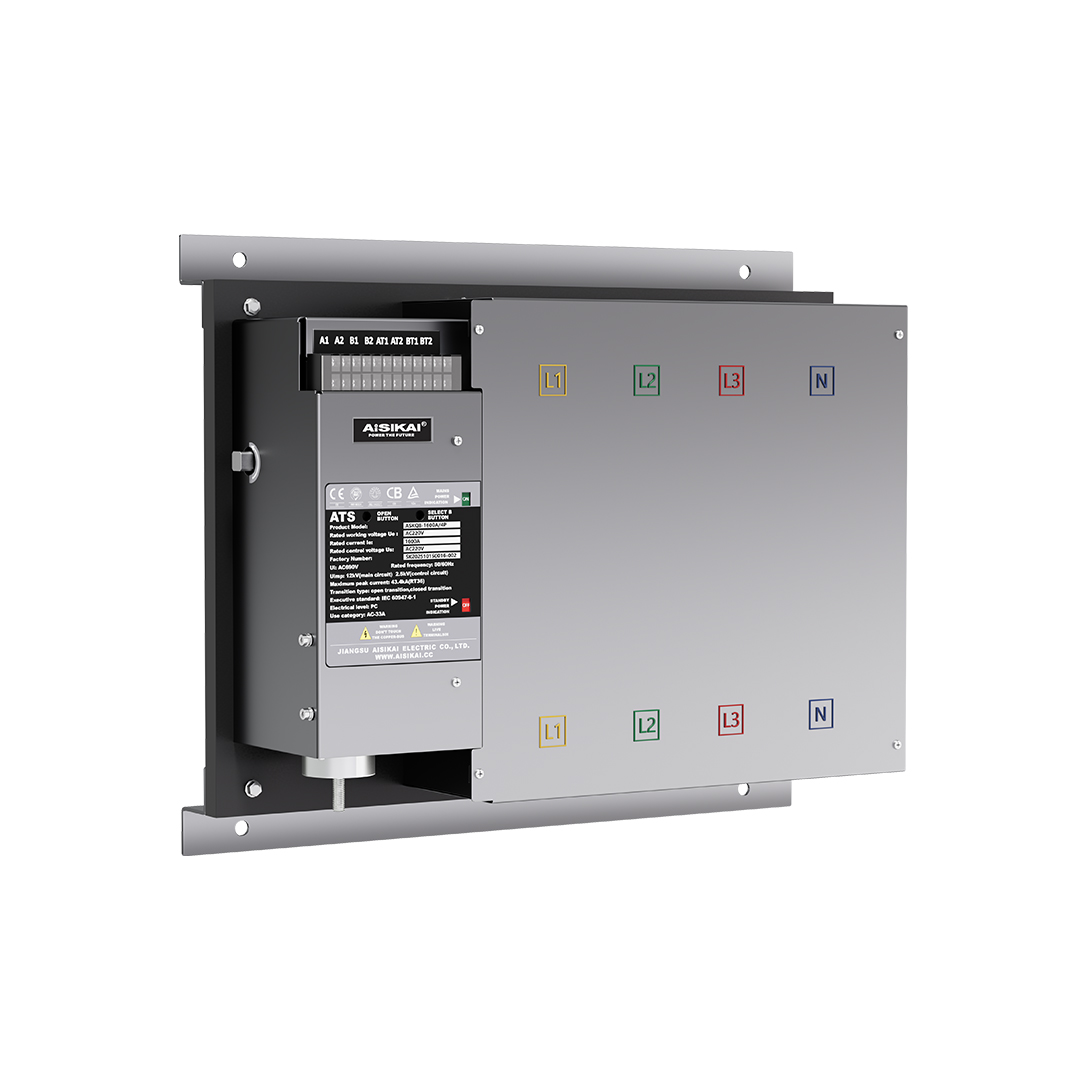

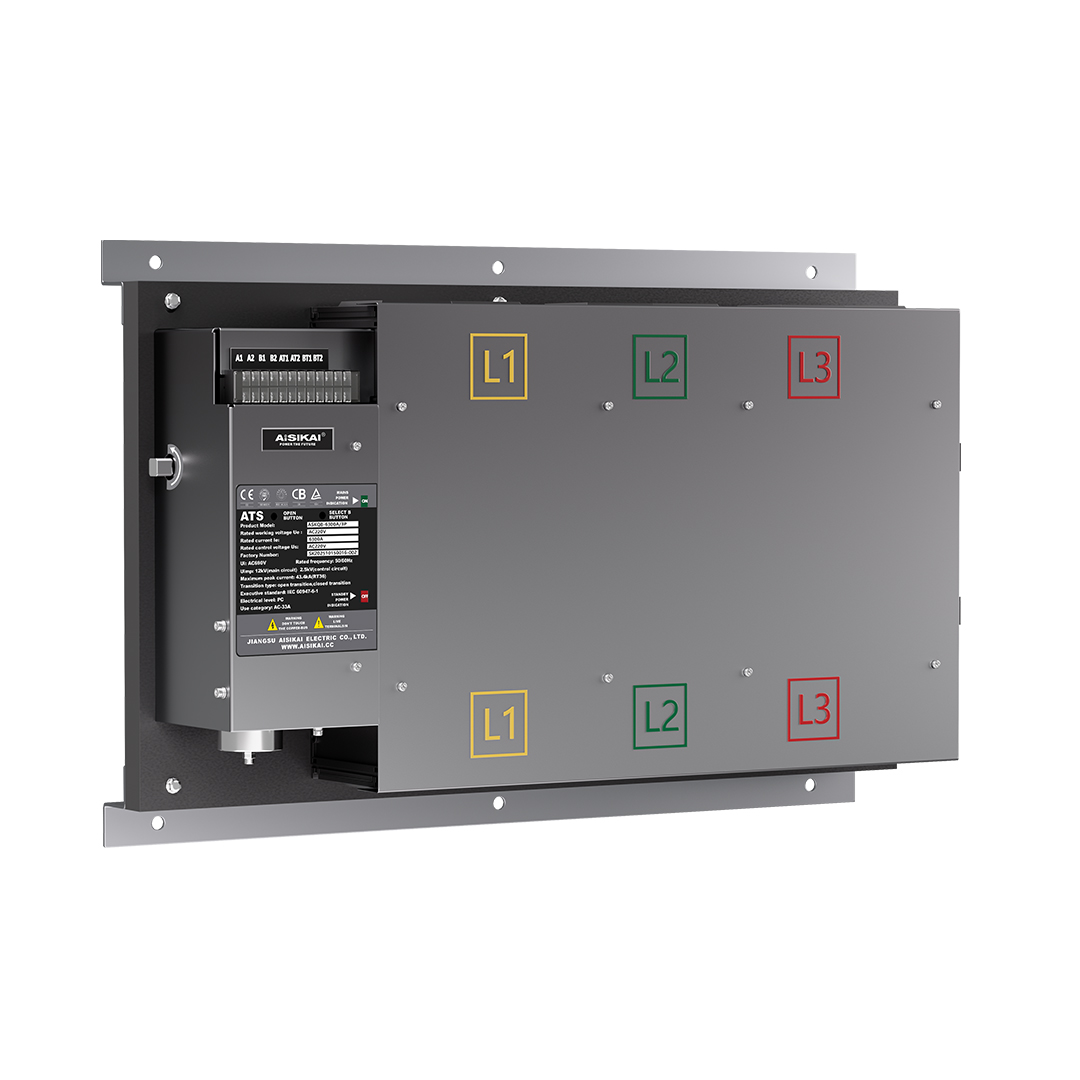

ASKQ8 automatski prijenosni prekidač (ATS/ATSE) koristi se u 50Hz/60Hz, nazivnoj struji od 630A do 6300A sustavu hitnog napajanja.
1. Temperatura zraka okoline:
Temperatura zraka okoline ne prelazi +40 ℃, a njegova prosječna temperatura unutar 24 sata ne prelazi +35 ℃.
2. Atmosferski uvjeti:
Kada je maksimalna temperatura +40 ℃, relativna vlažnost zraka ne prelazi 50%, na nižim temperaturama dopuštena je viša relativna vlažnost, na primjer, kada je +25 ℃, ona iznosi do 90%, zbog promjena temperature uzrokovanih kondenzacijom treba poduzeti posebne mjere.
3. Nadmorska visinaǖ Nadmorska visina mjesta postavljanja nije veća od 2000 m.
4. Razina onečišćenja:
Razina 3.
5. Kategorija ugradnje:
Ⅲ.
6. Metode ugradnje:
ATS se može ugraditi okomito ili vodoravno u upravljački ormar i ormar za razvod energije.
Glavna tehnička tablica (800A-6300A)
| ARTIKAL | SPECIFIKACIJA | ||||
Nazivna toplinska struja lth |
800A |
1600A | 3200A | 6300A | |
Konvencionalna toplinska struja slobodnog zraka Ith |
800A |
1600A | 3200A | 6300A | |
Nazivna radna struja bakrene šipke le |
630A, 800A | 1000A,1250A,1600A | 2000A, 2500A, 3200A | 3600A,4000A,4500A,5000A,6300A |
|
Nazivni izolacijski napon bakrene šipke Ui |
AC 1000V |
||||
Nazivni impuls i napon Uimp |
12kV |
||||
Nazivni radni napon bakrene šipke Ue |
AC 400V |
||||
Struktura mehanizma |
Tip s tri položaja | ||||
Metoda ožičenja |
Iza ploče |
||||
| Radna struja ( A ) | AC 230V | 20 |
20 | 38 | 38 |
Struja okidanja (A) |
AC 230V | 10 | 10 | 10 | 10 |
| Kapacitet kratkog spoja lcm (vršna vrijednost) | 40kA |
67,2 kA | 105kA | 105kA | |
Kratkotrajna podnosiva struja |
20kA/100ms | 32kA/100ms |
50kA/100ms | 60kA/100ms | |
Nazivna granična struja kratkog spoja （zaštita osiguračem) |
120kA | 120kA | 120kA | 180kA | |
| Nazivna ograničena struja kratkog spoja Iq (zaštita prekidača) | 65kA |
||||
| Električna razina | PC |
||||
| Koristite kategoriju | AC-33A | ||||
| Vrijeme prijenosa |
AB, BA | ≤0,2s | |||
| Životni vijek | Električni radni vijek 6000 puta, mehanički radni vijek 10000 puta. |
||||
| Učestalost radnog ciklusa | 120 puta/sat |
||||
Pomoćni kontakt |
Svaki od A i B izvora napajanja ima 2 NO i 2 NC kontakta. Kapacitet prekidača: AC 110V 5A/AC 220V 3A DC:220V 0.2A |
||||
| Pribor |
Ručka | ||||
Struktura Uvod
