SKT1 Моторизиран автоматичен превключвател за прехвърляне (ATS)

  Технически данни

АРТИКУЛ

SKT2

SKT1

Номинален ток на рамката ( Inm )

100А

160А

250А

630А

1600А

3200А

Номинален ток ( In )

100

160

250

400

630

800

1000

1250

1600

2000

2500

3200

Номинален топлинен ток ( Ith )

10А - 100А

63А - 160А

125А - 250А

160А - 630А

800A-600A

2000A-3200A

Номинално изолационно напрежение на меден прът ( Ui )

1000V

Номинално импулсно издръжливо напрежение ( Uimp )

12KV

Номинално работно напрежение на меден прът ( Ue )

AC400V

Използвайте категория

АС-33А

Номинален производствен капацитет

17КА

40КА

67.2KA

105КА

Номинален граничен ток на късо съединение ( Iq )

Предпазител за защита

100КА

100КА

100КА

120КА

120КА

120КА

Прекъсвач за защита

50КА

50КА

50КА

65КА

65КА

65КА

Време за прехвърляне I-II или II-I

1,2s

0,6s

1,2s

2.4s

Номинално работно напрежение на управляващата мощност ( Us )

Напрежение по подразбиране: AC220V. Специално напрежение: DC24V, AC110V, AC280V, AC220V-AC277V широкообхватен тип

Стартирайте  консумацията на енергия

40W

325W

355W

400W

440W

600W

Нормална консумация на енергия

18W

62W

74W

90W

98W

120W

Нетно тегло (4 полюса)

3,5 кг

5,5 кг

7 кг

17 кг

17,5 кг

37 кг

44 кг

98 кг

  Общ преглед на продукта



SKT1 Motorized Automatic Transfer Switch (ATS) е 3-то поколение ATS продукт, класифициран като PC Class автоматичен превключвател.

Придържа се към стандарта IEC60947-6-1 , осигурявайки висококачествена производителност и надеждност.

Проектирани за електроразпределителни системи с ниско напрежение, автоматичните превключватели SKT1 имат широк диапазон на номинален ток от 10A до 3200A , което го прави приложим за различни изисквания за захранване.

Основната функция на ATS е да позволи безпроблемно и надеждно преобразуване между два източника на захранване, осигурявайки непрекъснато захранване в критични ситуации. Независимо дали в индустриални фабрики, търговски сгради или други съоръжения, SKT1 ATS играе решаваща роля в поддържането на непрекъснатост на захранването.

  Важно забележка



Последни ъпгрейди на SKT серия ATS

  Характеристики

Възможност за честа работа

Превключвателят за автоматично прехвърляне от серията SKT1 има най-високата  ATS категория за използване: AC-33A , способен на честа работа.

AISIKAI SKT1 ATS е подходящ за приложения, където  непрекъснатостта на захранването е критична и превключването на източника на захранване се извършва редовно.

LED индикатори за наблюдение на състоянието на ATS

Оборудван с LED индикатори на предния панел , превключвателят осигурява ясна визуална обратна връзка за условията на работа. Това позволява на потребителите лесно да наблюдават състоянието на превключвателя с един поглед,   позволявайки на операторите бързо да идентифицират всички проблеми и да предприемат подходящи действия.

Лесна поддръжка

• Сменяеми предпазители :

Използваме сменяеми предпазители иновативно, за да опростим процедурите по поддръжка.

В случай на  повреда, свързана с предпазител,   процесът на смяна на предпазител е бърз и лесен, като се минимизира времето за престой.

• Модулен контролен блок :

Модулен и изцяло запечатан със смола контролен блок. Отличава се с висока способност срещу смущения и устойчивост на влага, прах и солен спрей. Поддържа бързо включване и пускане, което значително намалява трудността при поддръжката.

Добре проектиран структурен дизайн

•  Еднокомпонентен дизайн на медните пръти от страната на товара :

Товарната страна на SKT1 ATS се отличава с конструкция от една част, която не само опростява окабеляването, но и спестява разходи за материали.

• Механична блокировка и електрическа блокировка :

Комбинацията от механични и електрически блокировки гарантира, че превключвателят за автоматично прехвърляне работи безопасно, осигурявайки високо ниво на безопасност по време на работа и предотвратявайки всякакви потенциални опасности.

• Трипозиционен ( I – 0 – II) дизайн :

 Нулевата позиция осигурява безопасен и надежден начин за прекъсване на захранването по време на поддръжка, защитавайки както операторите, така и оборудването.

Премиум материал

• Медни пръти с висока чистота :

Медните пръти на превключвателя за автоматично превключване използват T2  мед с висока чистота ( 99,9% ).

Това дава на нашия SKT1 ATS отлична електрическа проводимост и издръжливост, като минимизира загубата на енергия и удължава експлоатационния живот на трансферния превключвател.

• Сребърни медни пръти


Медните пръти на автоматичния трансферен превключвател са посребрени,  за да осигурят ниско контактно съпротивление , , отлична проводимост и превъзходни антикорозионни характеристики.

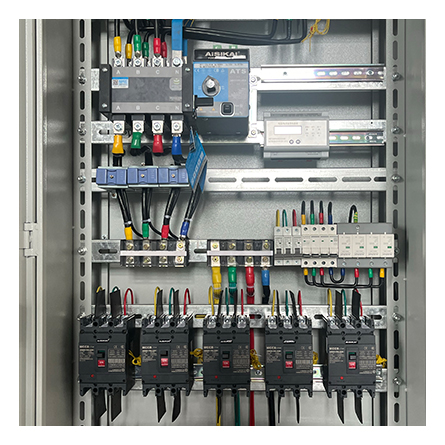

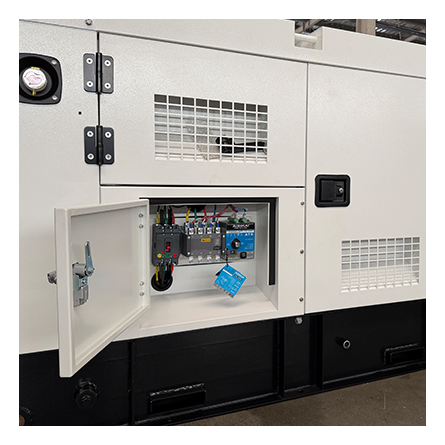

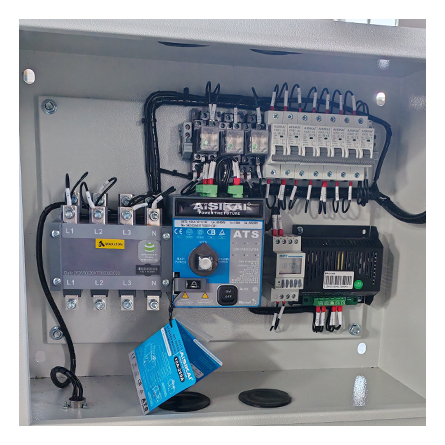

 Приложение Снимки

 ЧЗВ

Въпрос: Какво представлява моделът SKT2? Каква е разликата между SKT2 и SKT1?

О: SKT2 е вътрешна конвенция за наименуване, използвана от нашата компания за модели с оценка от 100 A и по-ниска. По същество тези продукти (SKT2 и SKT1) споделят един и същ принцип на работа и структурен дизайн, без фундаментални разлики между тях.

В: Какъв е обхватът на номиналния ток на SKT1 ATS?

A: SKT1 ATS има номинален ток, вариращ от 10A до 3200A , което го прави подходящ за широка гама от електроразпределителни системи с ниско напрежение.

Въпрос: Какво е управляващото захранващо напрежение по подразбиране на SKT1 ATS?

A: Контролното захранващо напрежение по подразбиране на SKT1 ATS е AC220V . Той обаче поддържа и специални напрежения като DC24V, AC110V, AC280V и AC220V-AC277V тип широк диапазон.

Въпрос: На какви стандарти отговаря SKT1 ATS?

A: SKT1 ATS отговаря на стандарта IEC60947-6-1 , което гарантира, че отговаря на международните изисквания за качество и безопасност.

Въпрос: Какво е времето за прехвърляне между източниците на захранване?

О: Времето за прехвърляне между I-II или II-I варира в зависимост от модела. Може да бъде 1.2s , 0.6s или 2.4s , както е посочено в техническите данни.

Въпрос: Колко енергия консумира SKT1 ATS?

A: Консумацията на енергия варира в зависимост от модела. Началната мощност варира от 40W до 600W , а нормалната мощност варира от 18W до 120W.
