Vzduchový jistič ASKW1 (ACB)

Model		ASKW1-2000	ASKW1-3200	ASKW1-4000	ASKW1-6300
Norma		IEC/EN 60947-2
Počet pólů		3P, 4P
Rámcový proud Inm(A)		2000	3200	4000	6300
Jmenovitý pracovní proud In(A)		630, 800, 1000, 1250, 1600, 2000	2000, 2500, 2900, 3200	3200, 3600, 4000	4000, 5000, 6300
Jmenovité impulzní výdržné napětí Uimp (KV)		12
Jmenovité pracovní napětí Ue(V)		AC 50/60Hz 400V/690V
Jmenovitá mezní zkratová vypínací schopnost Icu (KA)	400V	85	100	100	120
	660/690V	65	70	70	85
Jmenovitá provozní zkratová vypínací schopnost Ics (KA)	400V	65	80	80	100
	660/690V	65	70	70	85
Jmenovitý krátkodobý výdržný proud po dobu 1s Icw (KA)	400V	65	80	80	100
	660/690V	65	70	70	85
Izolační funkce		ANO
Úroveň ochrany		IP40
Elektrická životnost		6000
Mechanická životnost		10000
Okolní teplota		-5℃~+40℃; průměrná hodnota během 24 hodin nesmí překročit +35℃

Přehled produktu

je Inteligentní Air Circuit Breaker (ACB) řady ASKW1 špičkové řešení navržené pro nízkonapěťové distribuční sítě. Pracuje při AC 50Hz/60Hz se jmenovitým napětím až 690V a rozsahem jmenovitého proudu 630A až 6300A a slouží jako kritická součást pro bezpečnou a účinnou distribuci energie.

ASKW1 ACB, navržený k ochraně obvodů a výkonových zařízení před přetížením, podpětím, zkratem a jednofázovými poruchami uzemnění, integruje pokročilé funkce inteligentní ochrany a izolace. Jeho precizní selektivní ochrana minimalizuje zbytečné výpadky napájení a výrazně zvyšuje celkovou spolehlivost napájení – klíčová výhoda pro průmyslové a komerční aplikace.

ASKW1 je vybaven regulátorem typu H s otevřeným komunikačním rozhraním a umožňuje vzdálené měření, signalizaci, ovládání a nastavení. Díky této kompatibilitě s automatizovanými systémy je ideální pro moderní inteligentní sítě a centralizovaná nastavení řízení. Produkt je v souladu s normou IEC60947-2 a zajišťuje globální standardy bezpečnosti a výkonu.

Vlastnosti

Inovativní ochranný mechanismus proti selhání zavírání

Patentovaná technologie s certifikátem registrace softwaru a národním patentem na vynález, tato funkce zvyšuje provozní spolehlivost. Je poháněn vysoce přesným mikroprocesorem MCU s rychlostí odezvy na úrovni milisekund a silnou schopností proti rušení, funguje jako bypass jednotka, aniž by narušoval činnost hlavního vypínače – zkracuje prostoje a zvyšuje stabilitu systému.

Izolační síť pro prevenci cizích předmětů

ASKW1 ACB obsahuje ve svých chladicích mřížkách přípojnic kovovou perforovanou izolační síť. Tato konstrukce účinně blokuje cizí předměty před vstupem do jističe při zachování optimálního odvodu tepla. Nejenže zvyšuje provozní bezpečnost, ale také splňuje přísné normy vysoké úrovně ochrany, takže je vhodný do drsných prostředí.

Terminál zpětné vazby polohy základny zásuvky

ASKW1, vybavený vyhrazenými svorkami pro zpětnou vazbu stavu polohy, přenáší odpojené, testovací a připojené polohy základny zásuvky do inteligentních backendových systémů. Tato funkce, která je instalována na straně produktu, aniž by zabírala svorkovnice pomocných kontaktů, je v souladu s požadavky IoT na nízkonapěťová distribuční zařízení, podporuje inteligentní monitorování a vzdálenou správu.

Vysoce výkonná zhášecí komora oblouku

Zhášecí komora oblouku, vyrobená ze specializovaných izolačních materiálů a optimalizovaná pomocí počítačem simulovaných úhlů mřížky pro dělení oblouku, zajišťuje rychlé zhášení a rozptýlení oblouku při vstupu – vytváří zónu s nulovým obloukem. Je umístěn v izolační základně, zvyšuje mechanickou pevnost, zabraňuje prasknutí při vysokoproudých zkratech a maximalizuje bezpečnost.

Aplikace

ASKW1 Air Circuit Breaker (ACB) je všestranný v různých průmyslových odvětvích, včetně:

· Konstrukce : Zabezpečuje distribuci energie v komerčních a obytných budovách, zajišťuje stabilní elektřinu pro osvětlení, HVAC a strojní zařízení.

· Datová centra : Chrání kritickou IT infrastrukturu před elektrickými poruchami a minimalizuje prostoje serverů a chladicích systémů.

· Těžba : Odolává drsným podmínkám, aby udržela napájení těžebních zařízení a zajistila nepřetržitý provoz v náročných prostředích.

· Nová energie : Bezproblémová integrace se solárními a větrnými systémy a řízení distribuce v nastaveních obnovitelné energie.

· Napájení : Slouží jako základní komponenta v rozvodných sítích a zvyšuje spolehlivost komunálních a průmyslových energetických sítí.

Aplikace Výhody

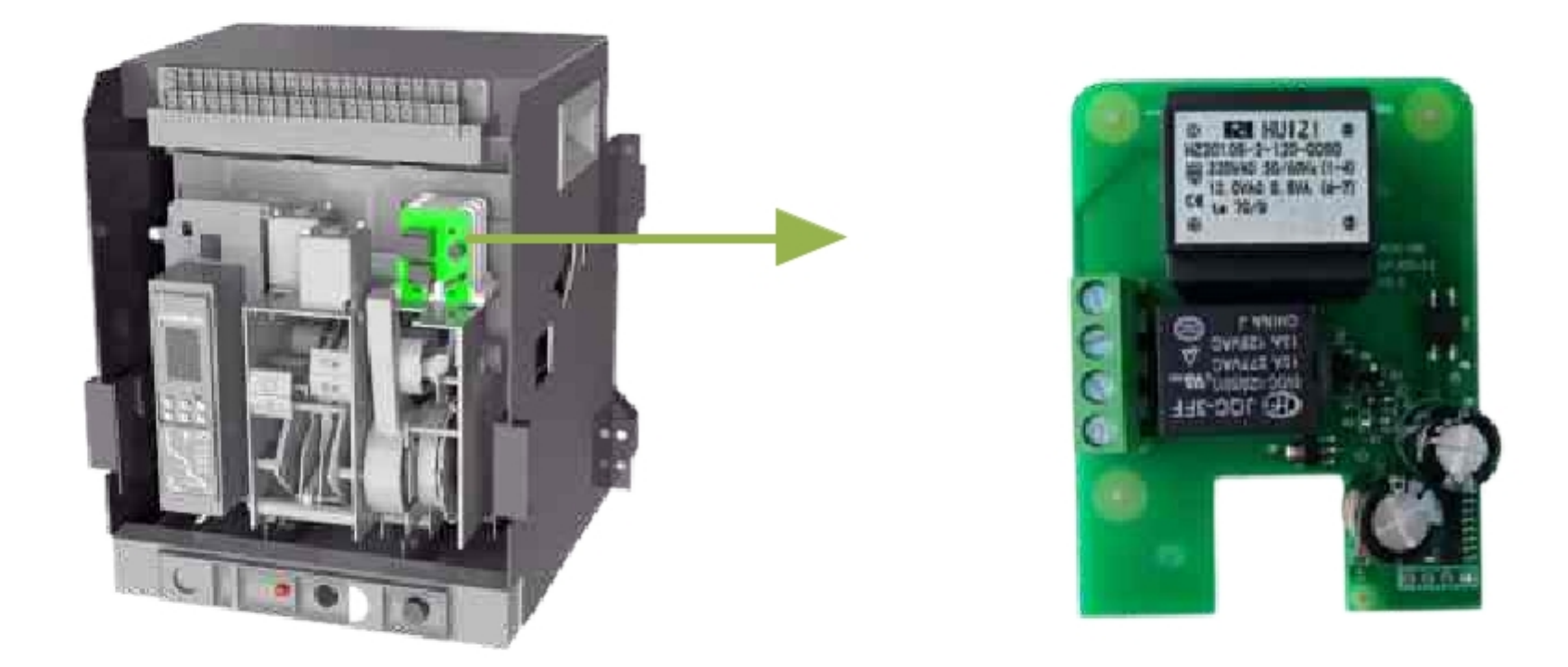

· Ochranné zařízení proti selhání zavírání

ACB se používá na mnoha místech a zákazníci jsou zapojeni různými způsoby. Na základě let poprodejní analýzy dat zvýšila řada ASKW1 ACB ochranné zařízení proti selhání zavírání, které je exkluzivní a inovativní aplikací ochranné funkce, a získala osvědčení o registraci softwaru a požádala o národní patent na vynález, což účinně zlepšuje spolehlivost použití ACB řady ASKW1.

Použití:

Ochrana uzavíracího elektromagnetu před trvalým buzením uzavírací cívky vedoucím k vyhoření.

Způsoby ochrany:

Po poruše jednoho uzávěru odpojte napájení závěrné cívky a po časové prodlevě ji opět uzavřete a po 3 selháních uzávěru přerušte obvod závěrné cívky.

Vlastnosti:

Vysoce přesný mikroprocesor MCU, rychlost odezvy v milisekundách, silná schopnost proti rušení Toto zařízení je bypassové zařízení, neruší činnost těla spínače.

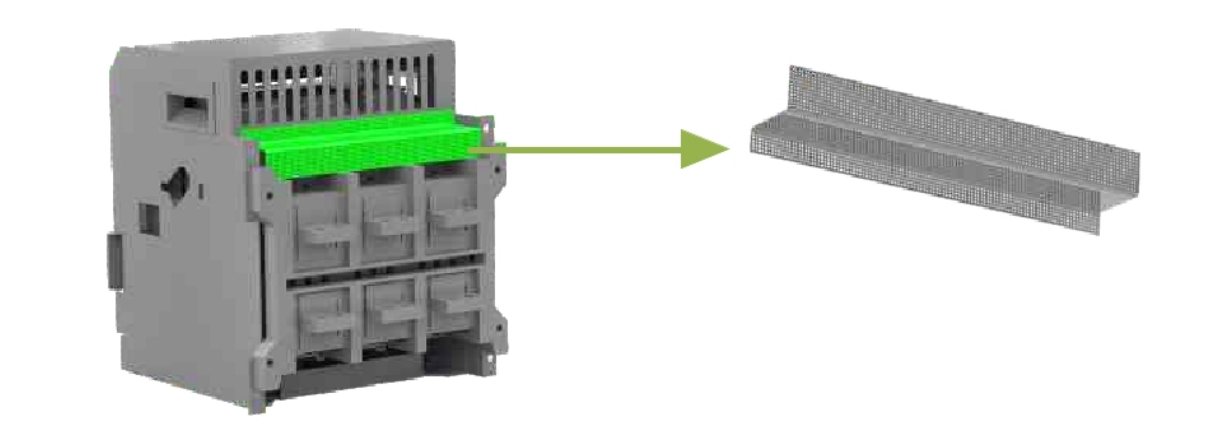

· Síťovina zabraňující pádu

Vysoká úroveň standardů bezpečnosti a ochrany

Řada ASKW1 ACB přidává do měděné mřížky pro odvod tepla kovovou porézní izolační síť, která účinně zabraňuje pádu cizích předmětů do vnitřku spínače, aniž by to ovlivnilo odvod tepla, a účinně zvyšuje provozní spolehlivost produktu.

Použití:

Zabraňuje vniknutí cizích předmětů dovnitř spínače.

Způsoby ochrany:

fyzická izolace.

Vlastnosti:

Neovlivňuje odvod tepla produktu.

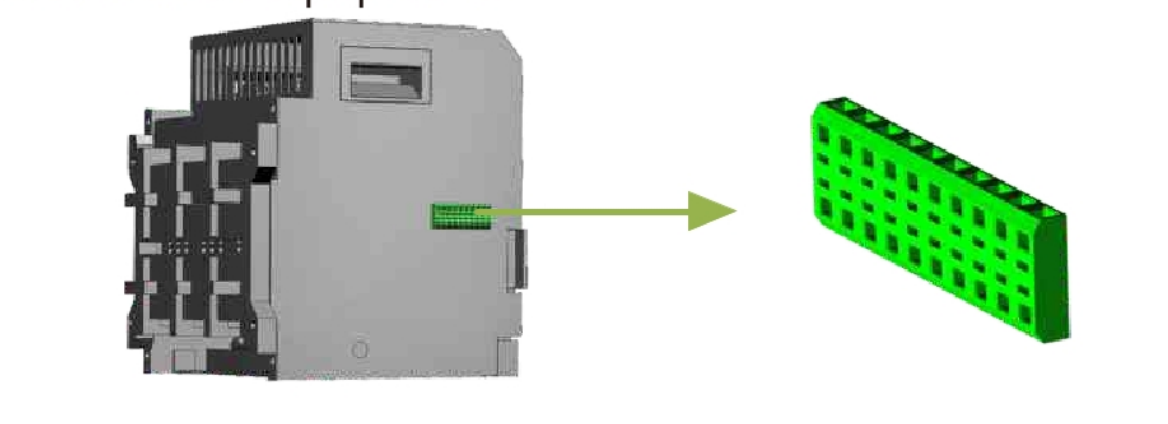

· Terminál zpětné vazby stavu základny zásuvky

Vysoká úroveň standardů bezpečnosti a ochrany

ACB řady ASKW1 je vybavena zpětnovazebními svorkami polohy stavu, které dokážou získat zpětnou vazbu o stavu odpojené polohy, experimentální polohy a polohy připojení základny zásuvky na pozadí inteligentního terminálu, které se blíží technickým požadavkům inteligentního internetu věcí na základní distribuční zařízení.

Použití:

Poskytuje signály zpětné vazby polohy pro 3 stavy základny zásuvky.

Vlastnosti:

Vyhrazený signál zpětné vazby polohy, namontovaný na boku produktu, nezabírá svorkovnici pomocného kontaktu.

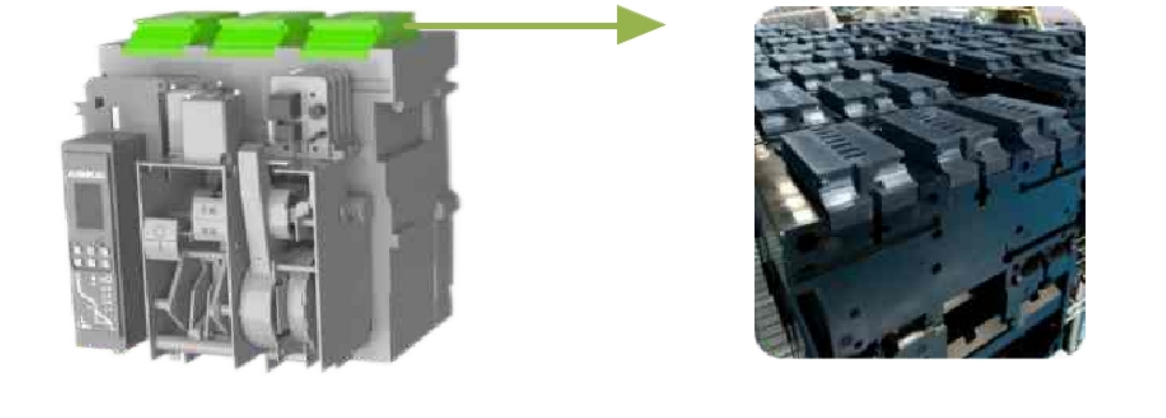

· Vysoce výkonná zhášedla

Vysoce kvalitní komponenty

Zhášecí komora oblouku vyrobená ze speciálního izolačního materiálu, podle dat počítačové simulace pro nastavení úhlu zhášecí mřížky plamene tak, aby oblouk směrem nahoru do zhášecí komory oblouku rychle zhasl a uvolnil se, při realizaci oblasti nulového létajícího oblouku je zhášecí komora oblouku umístěna v izolační základně přerušovače a při vyfukování se zesiluje mechanická pevnost přerušovače přerušení vysokoproudého zkratu a zvyšuje bezpečnost výrobku.

Použití:

Rychlé zhášení oblouku

Vlastnosti:

Návrh počítačové simulace více odpovídá skutečnému stavu.

FAQ

·  Můžete poskytnout kontrolérům komunikační schopnosti?

Samozřejmě si můžete vybrat regulátor typu H, který má komunikaci RS485 a nabízí funkce dálkového ovládání, dálkové komunikace, dálkového nastavení a dálkového měření.

· Jaké certifikace má tento produkt ACB?

Tento produkt má následující certifikace: povinná certifikace CE, TUV, RoHS, CB a 3C.

·  Jaký může být důvod, proč nelze jistič ručně odpojit?

Existují dva možné důvody: Za prvé, ovládací mechanismus může být nesprávný; zkontrolujte, zda něco neuvízlo v ovládacím mechanismu. Za druhé, seřizovací šroub na uvolňovací polovině hřídele nemusí být správně nastaven; je třeba upravit polohu seřizovacího šroubu.
