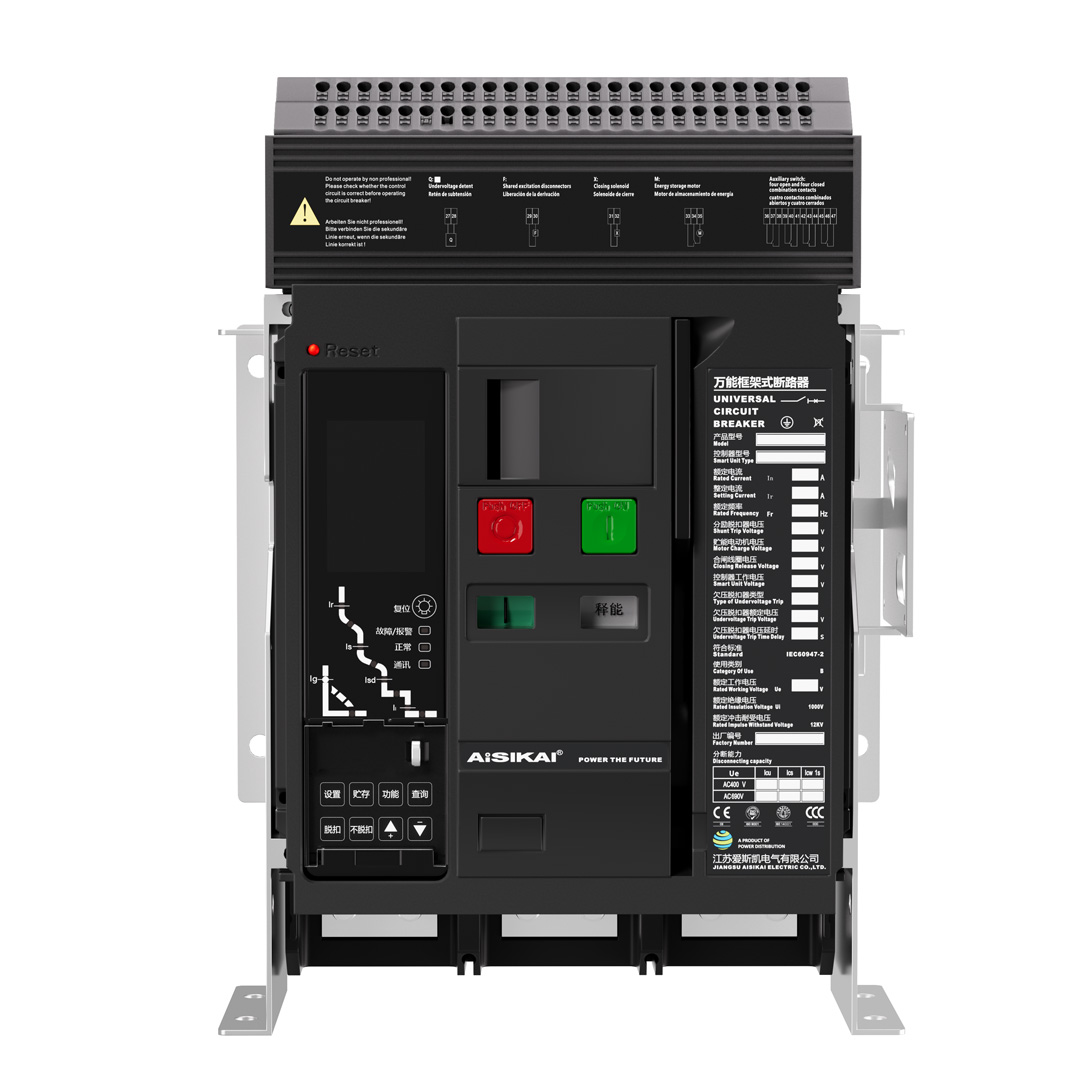

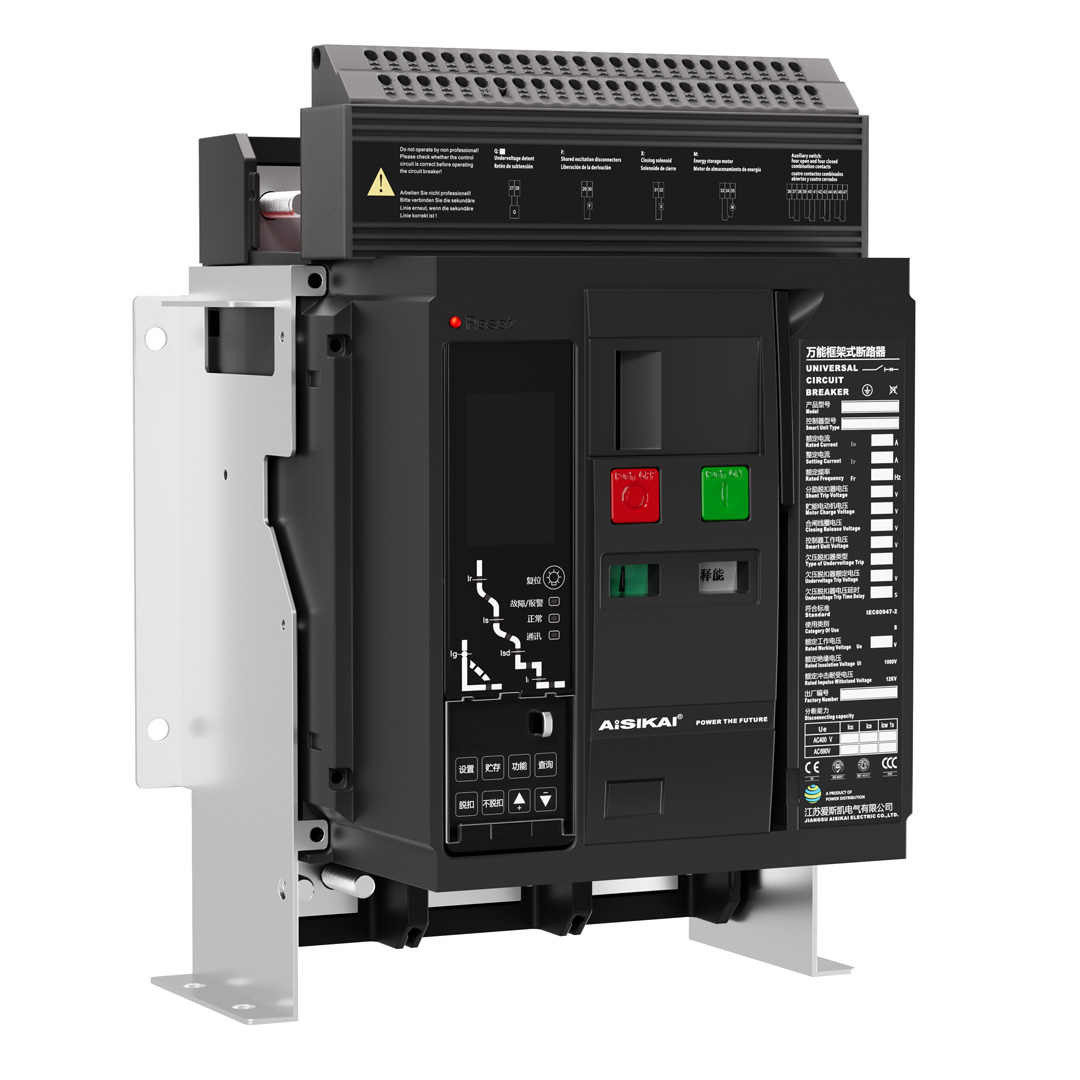

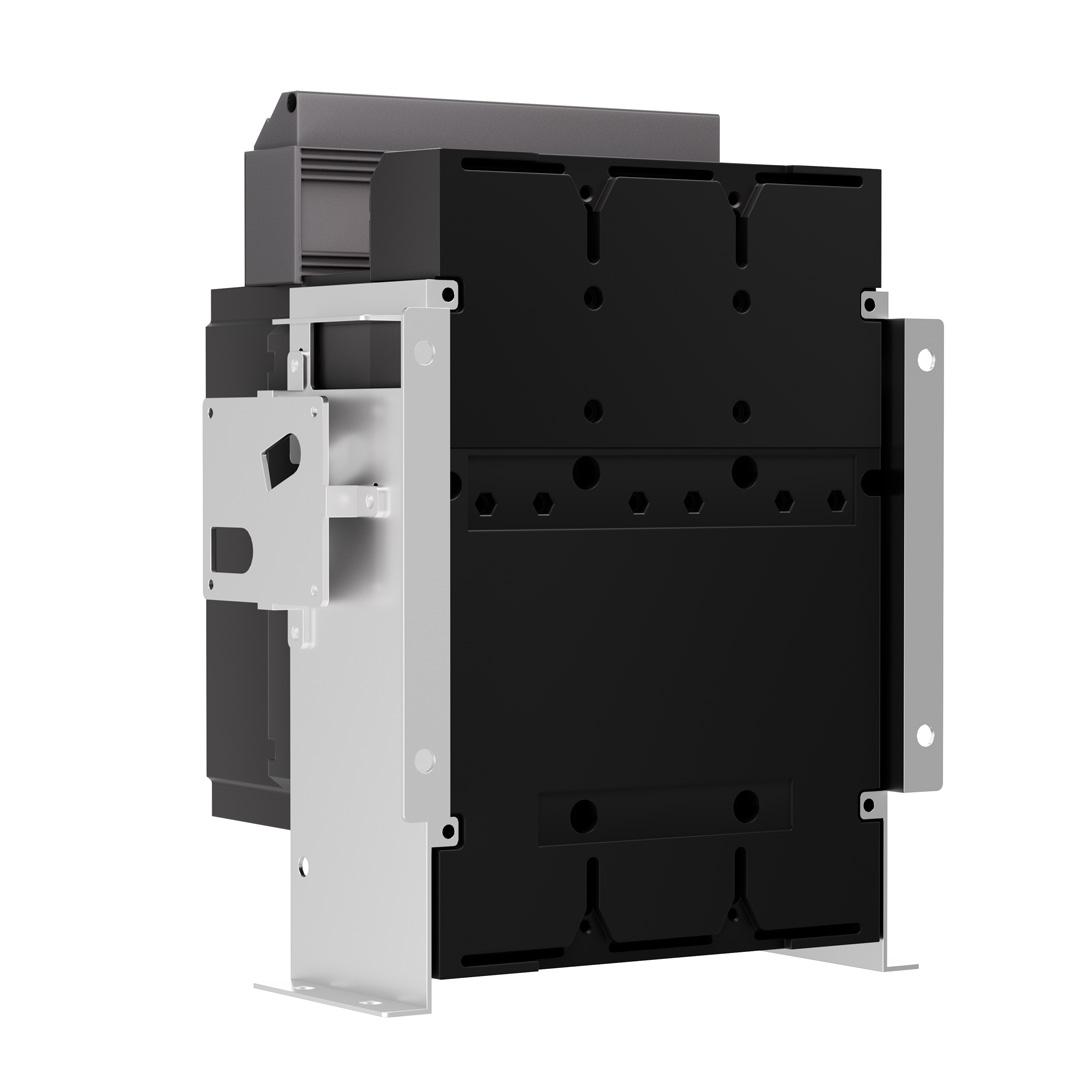

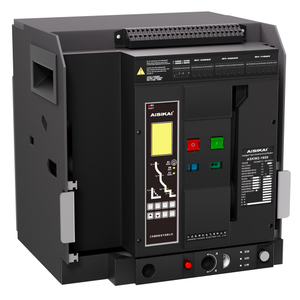

ASKW2 сериялы панельдік алдыңғы сымдар түрі интеллектуалды әмбебап ажыратқыштар (ACB)

Маневрлік сөндіргіштің жұмыс кернеуі, төмен кернеулі ажыратқыш, электрлік жұмыс сөндіргіш, энергия шығару (жабатын электромагнит, интеллектуалды контроллер)

Санат	Номиналды кернеу	AC 50Hc(V)	DC(V)
шунттаушы	Біз	230, 400	110, 220
Төменгі кернеуді өшіргіш	Біз	230, 400	-
Электрлік жұмыс механизмі	Біз	230, 400	110, 220
Энергияны шығару (жабу) электромагнит	Біз	230, 400	110, 220
Интеллектуалды контроллер	Біз	230, 400	110, 220

Көмекші контактілер

Номиналды кернеу Us(V)	Шақырылған жылыту тогы(A)	Номиналды басқару сыйымдылығы
AC 230/400	6	300ВА
DC 220/110		60 Вт

Қуат көзі модулі

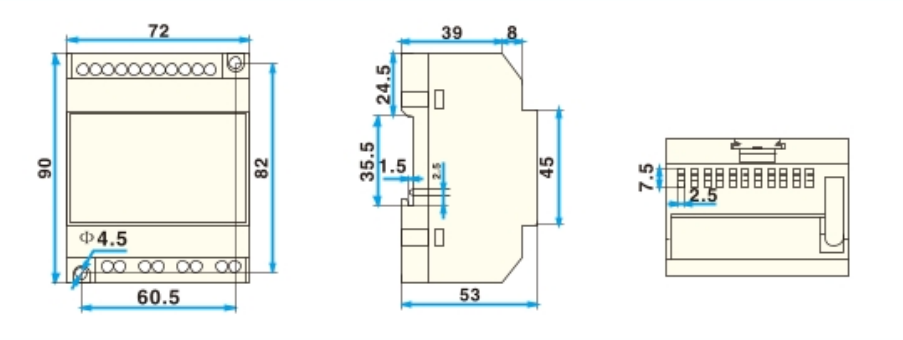

Зияткерлік контроллердің кіріс қуат кернеуі жеткілікті тұрақты болмағанда немесе жиі ауытқып тұрғанда, сыртқы қуат көзінің модулін таңдау керек. Сыртқы қуат көзінің модулі тұрақты және айнымалы ток екі түрге бөлінеді, Ac230V/400V үшін айнымалы ток кірісі, DC 220V/110V үшін тұрақты ток кірісі, DC 24V/110V үшін тұрақты ток кірісі, тұрақты ток үшін шығыс 24A стандартты орнату әдісі және екі стандартты орнату әдісі. Контур және орнату өлшемдері (1-суретті қараңыз).

Перне құлпын позицияны ажыратыңыз

Ажыратқыштың «ашық күйдегі кілтті құлыптау» керек-жарағы (тапсырыс талаптарына сәйкес жеткізіледі) бар, ол автоматты сөндіргішті ашық күйде құлыптай алады, бұл уақытта жабу түймесі немесе босату (жабу) электромагниттік сөндіргішті жабуға мүмкіндік бермейді.

Tripper ток орнату мәні Ir және төзімділік

Ұзақ уақытқа созылған кешігу		Қысқа мерзімді кешігу		Лездік		Жерге қосу ақауы
Ir 1	Қате	Ir2	Қате	Ir3	Қате	Ir4	Қате
(0,4~1)лн	±10%	(3~10)лн	±10%	(3~15)лн	±10%	(0,2~0,8)лн	±10%

Ескертпе:
1. Кестедегі lrl ұзақ кідіріс қорғанысының түзету тогын, 12 - қысқа кідіріс қорғанысының түзету тогын, 13 - лездік қорғанысты түзету тогын, r4 - жерге тұйықтаудан қорғаудың түзету тогын көрсетеді.
2. 690в үшін пайдаланылған кезде, лездік қорғаныс орнату тоғының максималды орнату мәні 10кА,
3. Үш қорғаныс сатысы болғанда, орнату мәнін қиып өту мүмкін емес және lr1

Ұзақ кідірістің шамадан тыс ток қорғанысының сипаттамалары (тұтқырдың әрекет ету уақыты T(L түрі))

Вольтаж	Әрекет уақыты(лары)				Қате
1,05Ir1	＞2 сағ Әрекет жоқ				±15%
1.3Ir1	＜1сағ Әрекет
1,5Ir1	30	60	1210	240
2,0Ir1	60	33.7	67.5	135

Ескертпе: 2,0 Ir 1 уақыты I⊃2;T=(1,5Ir1)⊃2;tL ретінде есептеледі, мұнда 1,5 Ir1 әрекет уақыты пайдаланушымен белгіленеді.

Қысқа кідірістің асқын ток қорғанысының сипаттамалары (қысқа кідіріс қорғанысының ток орнату мәні)

Қысқа кідірістерден қорғау тогын орнату мәні t2(лар)	0.2	0.4	Қате
Максималды үзілу уақыты(лар)	0.23	0.46	±10%
Шығу ұзақтығы жоқ	0.14	0.33

L типті контроллер арнайы r. I шамадан тыс жүктеме тогы орнатылған tsd мәнінен асып кеткенде, контроллер бірінші беріліс кідірісін тиісінше 0,2 және 0,4 с басу керек.

Жерге тұйықталудан қорғау сипаттамалары (жерге тұйықталу уақытын орнату мәні)

Жерге тұйықталу уақытының орнату мәні t4(лар)	ӨШІРУЛІ	0.1	0.2	0.3	0.4
Максималды үзілу уақыты(лар)	-	0.11	0.23	0.32	0.46
Шығу ұзақтығы жоқ	-	0.06	0.14	0.24	0.33
Жерге тұйықталу уақыты бойынша орнату мәні t4 10-кестені қараңыз. Жерге қосу ақауының уақытты орнату мәні - 'OFF'
Ескертпе: L түріндегі өшірудің жерге тұйықталу уақытының орнату мәні 0,2 с, 0,4 с қосымша.

Жерге ағып кетуден қорғау жабдықтың жерге ағып кетуіне байланысты, ол қорғаныс жабдығының қорғаныс функциясы болып табылады. Жабдықтың ағып кету тогының өлшеміне және әртүрлі қорғаныс талаптарына сәйкес екі қорғаныс функциясына бөлінеді:

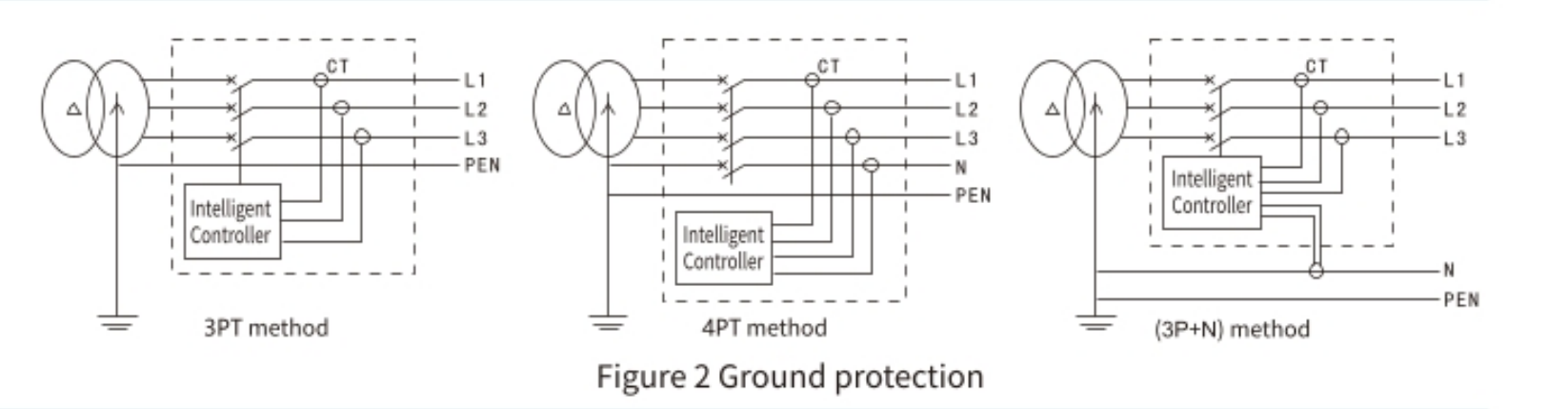

(1)Ішкі трансформатор векторы және режимі (жерге қосудан қорғау), контроллер Үшеуіне сәйкес. фазалық ток және бейтарап электрод ток векторы және қорғаныс, ажыратқыш полюстері 3 PT, 3 PT, (3P + N) T, мысалы, 2-суретті қараңыз.

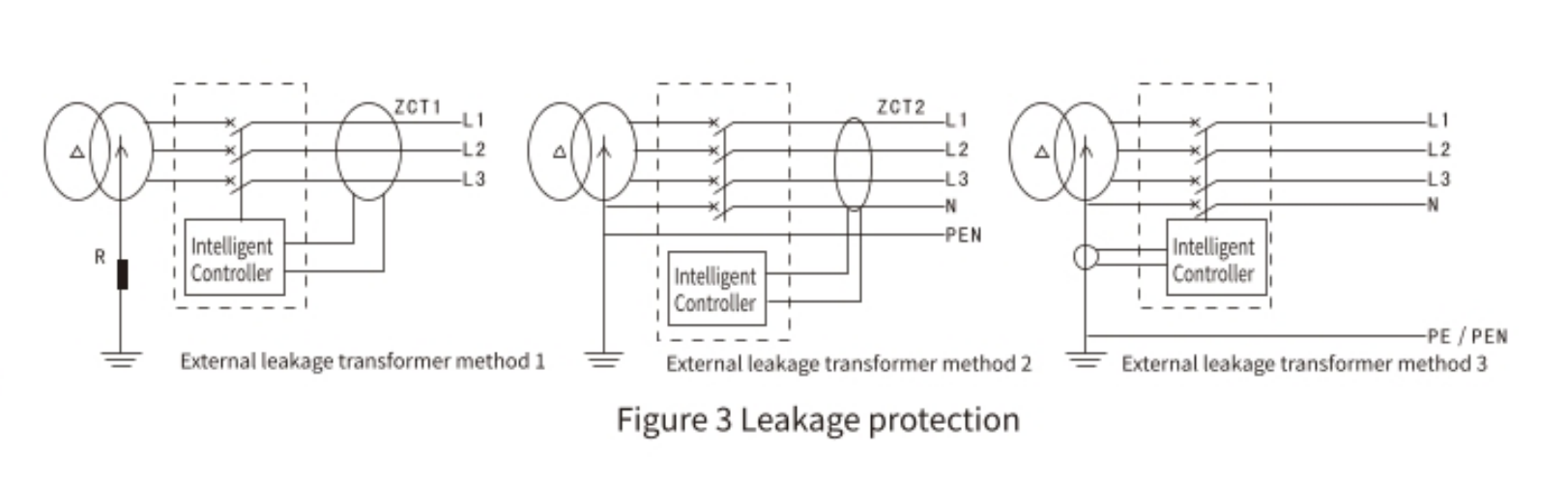

(2)Сыртқы ағып кетуден қорғау трансформаторы (ағып кетуден қорғау), контроллер қосымша ток трансформаторының қорғалған шығыс тогы сигналын тікелей қабылдайды және бұл схема өте сезімтал, әсіресе бірнеше амперді қорғау үшін қолайлы. Жерге қосу сигналын сынаудың екі жолы бар. 3-сурет 1 және 2 үлгіні түрлендіру үшін үлгіні қайта түрлендіру.3 әдістері.

  Біліктілік құжаттары

  Жиі қойылатын сұрақтар

1: ACB дегеніміз не?
ACB сөзі әмбебап интеллектуалды ажыратқыш ретінде белгілі Air Circuit Breaker дегенді білдіреді. Бұл электр тарату жүйелеріндегі негізгі кіріс, шиналық байланыс және үлкен фидер тізбектері үшін пайдаланылатын жоғары өнімділігі төмен вольтты қорғаныс құрылғысы. Ол ұзақ мерзімді, қысқа мерзімді, лезде және жерге тұйықталу сияқты қорғаныс функцияларын қамтамасыз етеді және әдетте байланыс мүмкіндіктерін ұсынады.

2: 'Алдыңғы қол жетімді' және 'Артқа қол жетімді' тоқтату нені білдіреді?
Бұл терминдер панельді орнату тақтасына қатысты қуат кабелінің қосылымдары қай жерде жасалғанын анықтайтын ACB сымдарын тарту және орнатудың екі түрлі әдісіне қатысты.

- Алдыңғы жағынан қол жетімді аяқтау : Барлық электр қосылымдары (желі және жүктеме жақтары үшін) панельдің алдыңғы жағынан жасалған. Ажыратқыш толығымен орнатылып, орнына бекітілгеннен кейін сымды қосуға арналған.

- Артқы қол жетімді тоқтату : Бұл неғұрлым кең таралған немесе 'стандартты' аяқтау стилі. Ажыратқыштың қосылым терминалдары панельдің артқы жағына қарайды (қораптың ішінде). Сымдарды ажыратқышты орнатпас бұрын немесе монтаж тақтасының артындағы панельдің ішінде жұмыс істеу арқылы аяқтау керек.

3. Екі түрдің негізгі айырмашылығы неде?

Негізгі айырмашылық техникалық қызмет көрсетудің қарапайымдылығында және пайдалану ыңғайлылығында , әсіресе ток өткізетін жүйелер үшін.

Ерекшелік	Алдыңғы қол жетімді ACB	Артқы қол жетімді (стандартты) ACB
Қосылу нүктесі	. қараған Панельдің алдыңғы жағында, операторға	жағында , қоршаудың ішінде. артқы Панельдің
Техникалық қызмет көрсету және қызмет көрсету	Өте жақсы. Бүкіл панельді қуатсыздандырусыз немесе сөндіргішті алып тастамай ** оқшаулау мен техникалық қызмет көрсетуге** мүмкіндік береді. Қосылатын жүйені алдыңғы жағынан ажыратуға болады.	Кедей. Терминалдарға қауіпсіз қол жеткізу үшін сөндіргішті жиі толық қуатсыздандыру , 'оқшауланған' күйге шығару және кейде толығымен алып тастау керек.
Панель дизайны	Артқы қызмет көрсетуге қол жетімді кеңістік қажет болмағандықтан, панель тереңдігін азырақ қажет етеді.	талап етеді . үлкенірек панель тереңдігін Сымдарды және ықтимал артқы қол жетімділікті қамтамасыз ету үшін
Қауіпсіздік	Жоғарырақ.  Барлық ток өткізетін бөліктерге қол жетімді және алдыңғы жағынан көрінеді, бұл панельдің артқы жағындағы көрінбейтін қуатталған бөліктерге кездейсоқ тиіп кету қаупін азайтады.	Стандартты. Сымдарды қосу үшін панельдің ішінде жұмыс істегенде, басқа ток өткізетін компоненттермен жанасу қаупі бар.
Құны	Жоғарырақ. Ажыратқыш және оның қосылатын/ажырату механизмі күрделірек.	Төмен. Бұл стандартты дизайн, бұл оны үнемді етеді.
Бастапқы қолданба	табылатын миссия үшін маңызды жүйелер Қуат үздіксіздігі маңызды болып (мысалы, деректер орталықтары, ауруханалар, негізгі өндірістік желілер); онлайн қызмет көрсетуге мүмкіндік береді.	Жоспарлы үзілістер кезінде техникалық қызмет көрсетуге болатын жалпы мақсаттағы өнеркәсіптік және коммерциялық қуат тарату.

4. Алдыңғы қол жетімді ACB электр қуатын толық өшірмей техникалық қызмет көрсетуді қалай қосады?

Алдыңғы қол жетімді ACB әдетте Plug-in немесе Draw-out жүйесінің бөлігі болып табылады. Ажыратқыш орнатылған кезде де оның негізгі қуат қосылымдары бекітілген монтаждық жақтауға жасалады. Арнайы құралдың көмегімен оператор сөндіргішті алдыңғы жағынан осы бекітілген жақтаудан ажыратып , панельдегі шиналарды токсыздандыруды қажет етпей-ақ оны қуат тізбегінен тиімді оқшаулай алады.

5. Менің жобамды қалай таңдауым керек?

Сіздің таңдауыңыз мыналарға негізделуі керек:

- Қуат көзінің маңыздылығы: Жүйе техникалық қызмет көрсету үшін жоспарланған үзіліске шыдай ала ма? Олай болмаса, алдыңғы қол жетімділік қолайлы таңдау болып табылады

- Бюджет: Алдыңғы қол жетімді ажыратқыштар және олармен байланысты жабдық бастапқы құны жоғарырақ болады. Мұны қысқартылған тоқтау уақыты мен жеңіл техникалық қызмет көрсету құнымен салыстырыңыз.

- Панель кеңістігі: панель тереңдігі шектеу болса, алдыңғы қол жетімді аяқтау кеңістікті үнемдейтін шешім болуы мүмкін.

- Қауіпсіздік стандарттары: Кейбір салалық немесе аймақтық қауіпсіздік хаттамалары тоқтату түрін таңдауға әсер етуі мүмкін.
