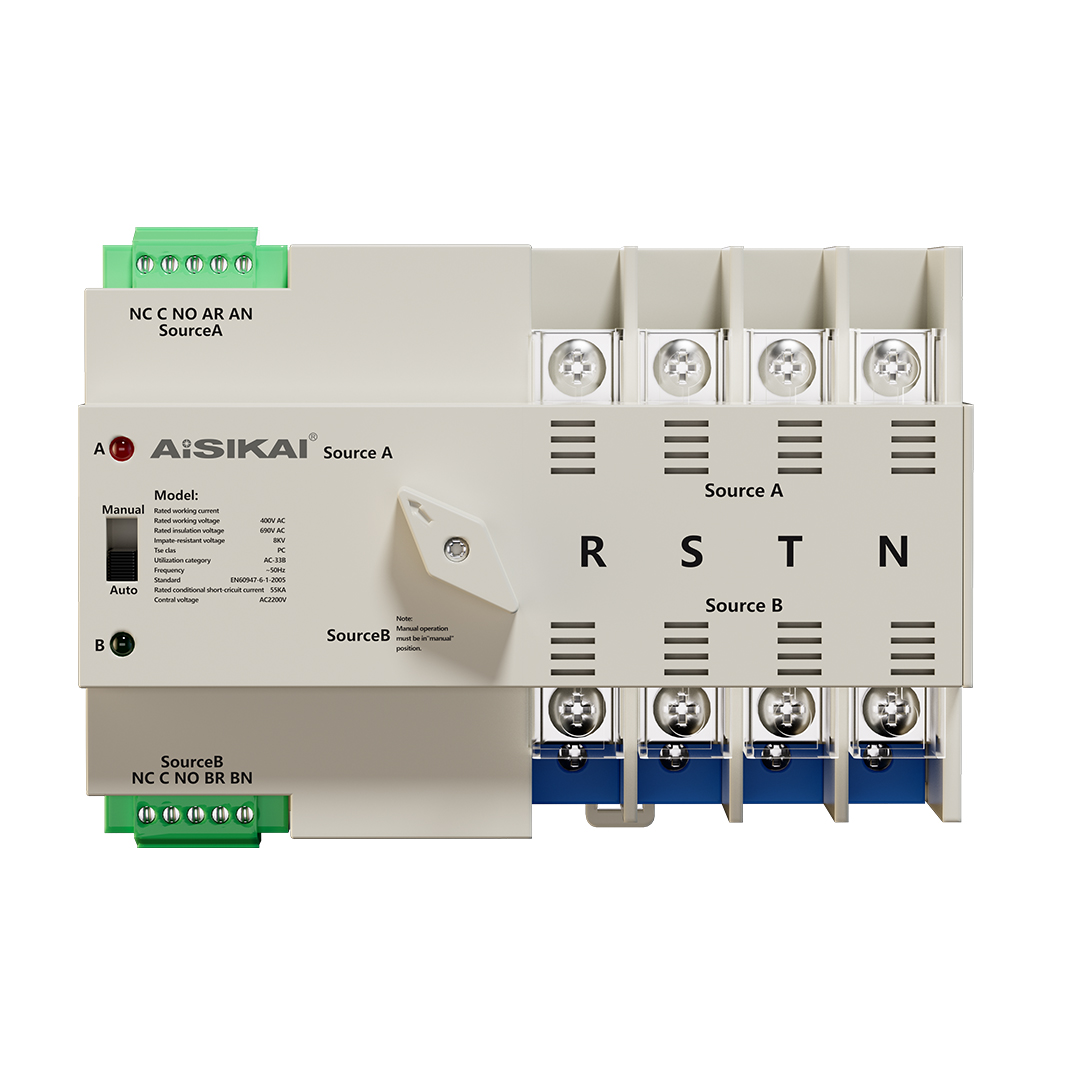

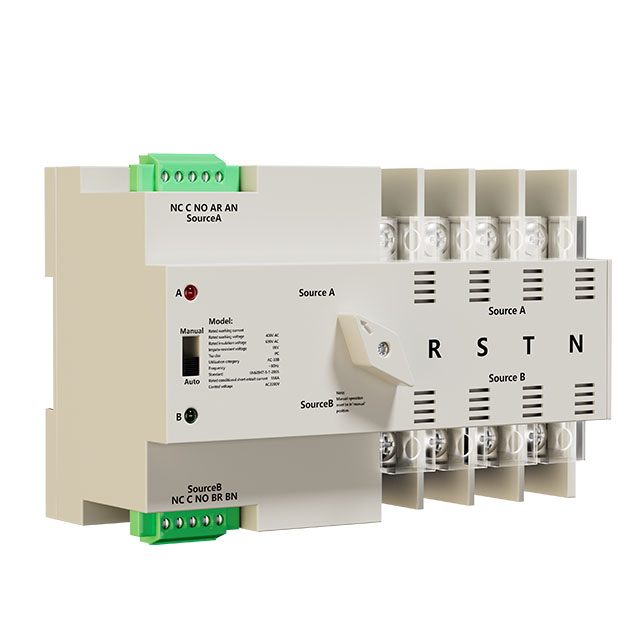

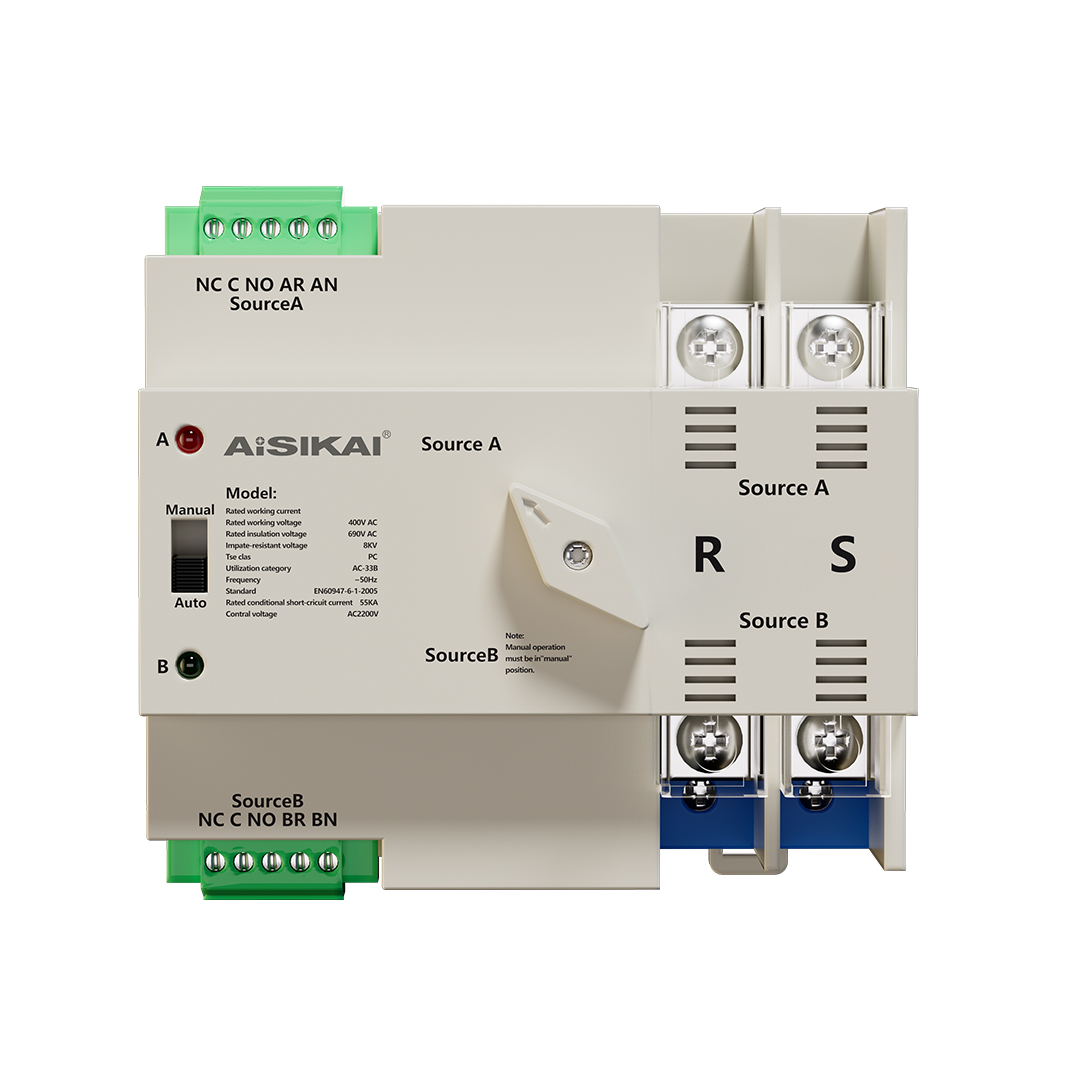

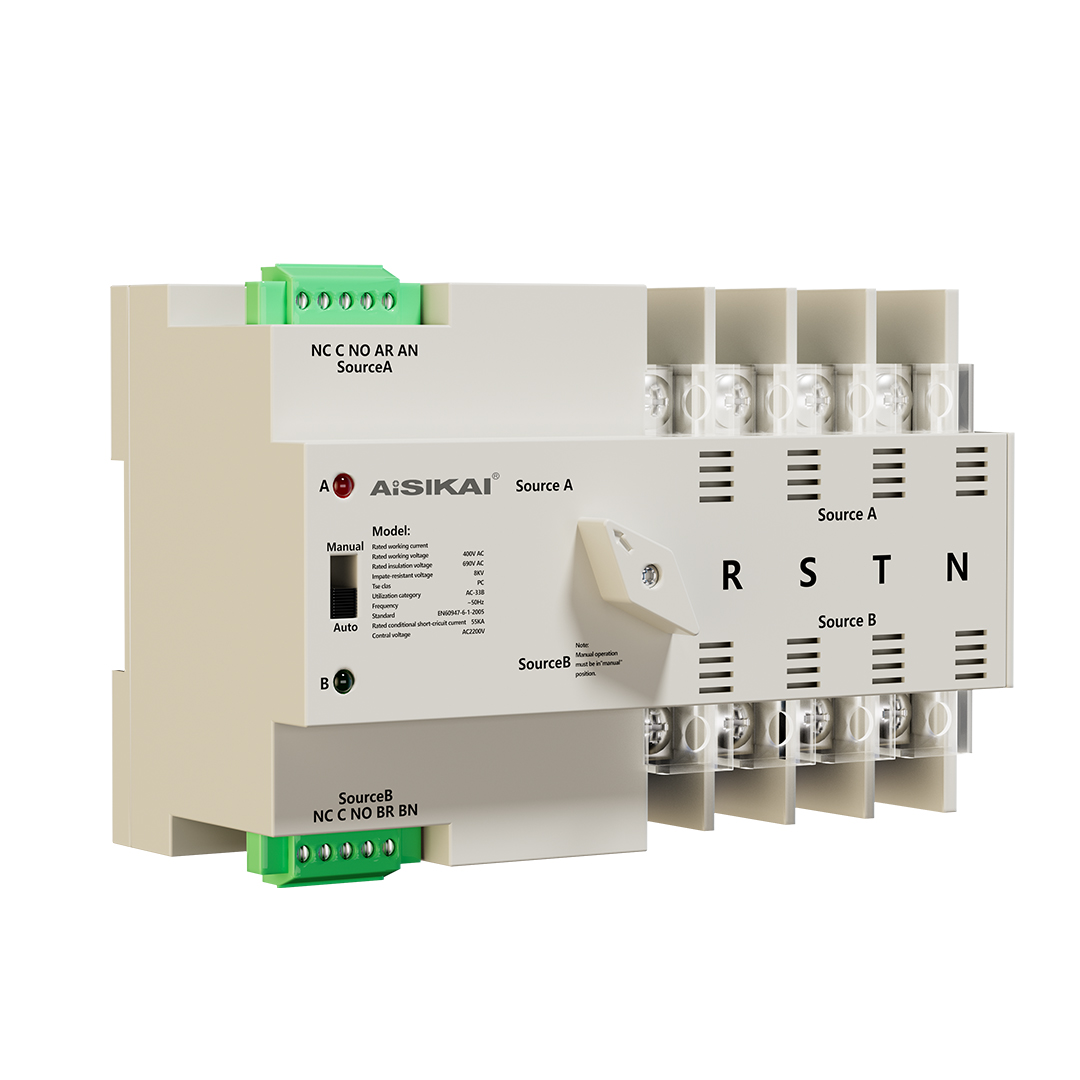

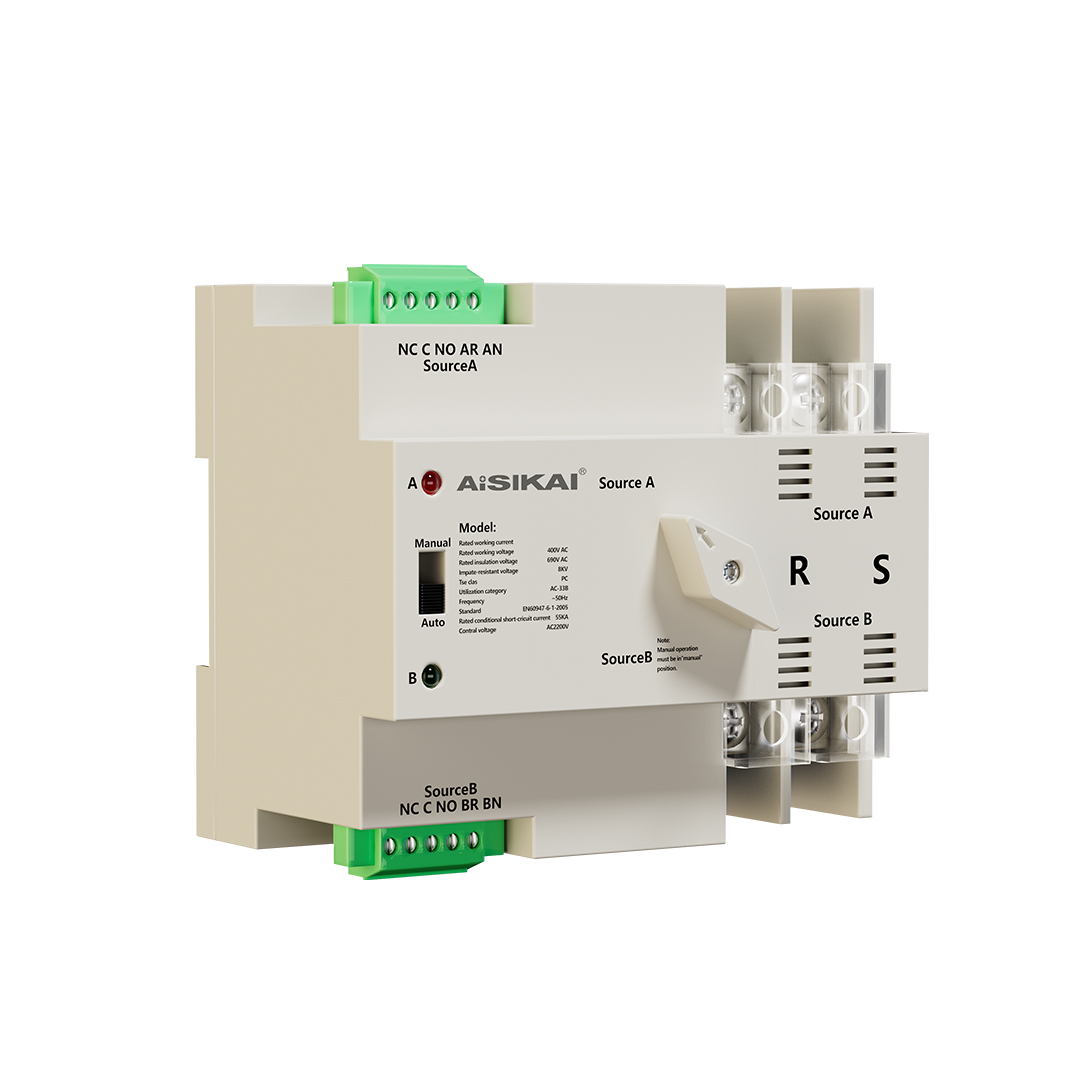

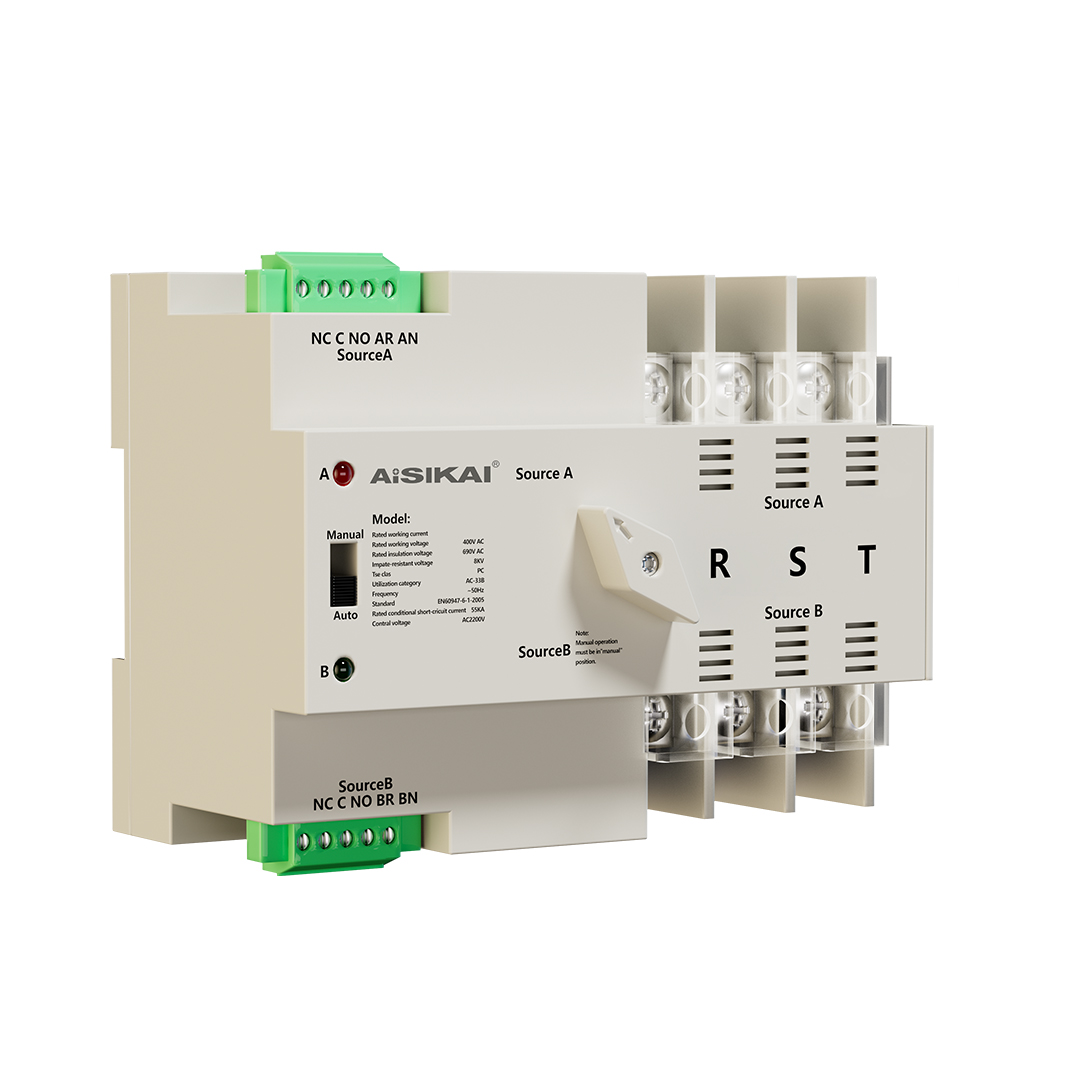

Solenoidový automatický převodový spínač ASKQ1 (ATS)

  Technické údaje

Jmenovité provozní napětí (Ue)		AC400V (3P, 4P) AC230V (2P)
Jmenovitý provozní proud (Ie)		16A, 20A, 25A, 32A, 40A, 50A, 63A
Jmenovité izolační napětí (Ui)		AC 800V
Jmenovité impulzní výdržné napětí (Uimp)		8KV
Použít kategorii		AC-33iB
Jmenovitý limitní zkratový proud (Iq)	Pojistka pro ochranu	100 KA
	Jistič pro ochranu	50 KA
Elektrická třída		Třída PC
Frekvence		50Hz/60Hz
Normy		IEC60947-1

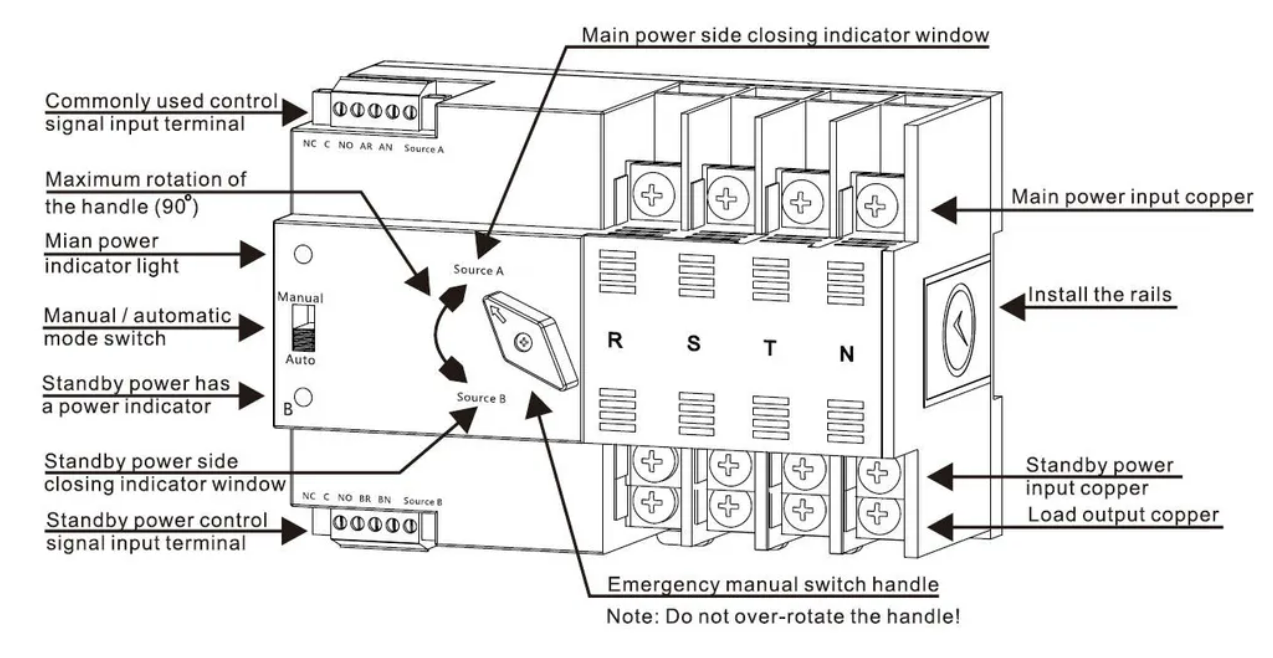

  Úvod do struktury

  Pracovní podmínky a způsoby instalace

Kategorie	Požadavky
Provozní ​teplota	25 až 60 ℃. Průměrná hodnota za 24 hodin nesmí překročit +35 ℃
Provozní vlhkost	Průměrná vlhkost při +40 ℃ nesmí překročit 50 %; vyšší vlhkost je povolena při nižší teplotě, např. 90 % při +25 ℃. Proveďte zvláštní opatření pro občasnou kondenzaci způsobenou změnami teploty.
Nadmořská výška	Nižší než 2000 metrů a. Pokud je vyšší než 2000 metrů, použijte prosím s odlehčením.
Vibrace a plyn	V prostředí, kde se používá, nesmí docházet k silným vibracím nebo otřesům a žádné škodlivé plyny, které by korodovaly kovy a poškozovaly izolaci.
Okolní materiály	Bez těžkého prachu, vodivých částic a výbušných nebezpečných látek.
Úroveň znečištění	Odpovídá úrovni znečištění 3 specifikované v GB/T14048.11.
Kategorie instalace	Odpovídá instalační kategorii Ⅲ specifikované v GB/T14048.11.
Instalace	Vertikální montáž v ovládacích skříních a rozvodných skříních.

Přehled produktu

je Solenoidový automatický přenosový spínač ASKQ1 (ATS) vysoce výkonný automatický přepínací spínač třídy PC určený pro spolehlivé přepínání zdrojů energie v nízkonapěťových distribučních systémech. je klasifikováno v kategorii použití AC-33iB a je v souladu s normami IEC60947-1 a zajišťuje bezproblémový přechod mezi dvěma zdroji napájení, minimalizuje prostoje a chrání kritická zařízení před přerušením napájení. Toto solenoidem řízené zařízení

pracuje při AC 50/60 Hz , podporuje ASKQ1 ATS jmenovitý proud v rozsahu od 16A do 63A a je kompatibilní s několika konfiguracemi napětí: AC400V (3P, 4P) a AC230V (2P) . Jeho základní funkce spočívá v automatické detekci výpadků napájení nebo kolísání primárního zdroje energie a rychlém přepnutí na záložní zdroj – to vše při nabízení flexibilních provozních režimů pro přizpůsobení různým scénářům. Ať už v rezidenčním prostředí nebo v malých až středně velkých komerčních zařízeních, ASKQ1 vyniká svou přesností, odolností a uživatelsky přívětivým designem.

Vlastnosti

· Solenoidem řízený výkon : ASKQ1 je vybaven vysoce účinným solenoidovým mechanismem a poskytuje výjimečně vysoké rychlosti přepínání , což zajišťuje minimální přerušení napájení (obvykle pod 100 ms) během přechodu zdroje. Díky tomu je ideální pro zařízení citlivá i na krátké výpadky.

· Intuitivní sledování stavu : Integrované indikátory LED poskytují v reálném čase přehled o aktivním zdroji napájení, výstrahách o poruchách a provozním stavu, což uživatelům umožňuje rychle vyhodnotit výkon systému bez složité diagnostiky.

· Zjednodušená instalace : navržený pro montáž na lištu DIN , snižuje čas a námahu na nastavení, takže je vhodný jak pro nové instalace, tak pro dodatečné vybavení v rozvodných skříních. ASKQ1, Jeho kompaktní konstrukce šetří místo i v přeplněných elektrických skříních.

· konstrukce : Ohnivzdorný Odolná materiál SMC , který odolává vysokým teplotám, korozi a mechanickému namáhání – prodlužuje životnost a bezpečnost v drsném prostředí. Modulární konstrukce také zjednodušuje údržbu a výměnu komponent.

Aplikace

Solenoidový automatický převodový spínač ASKQ1 je navržen tak, aby splňoval požadavky různých scénářů nízkonapěťové distribuce energie, včetně:

Obytné a lehké komerční prostory

V domácnostech, bytech nebo malých kancelářích zajišťuje ASKQ1 nepřetržité napájení nezbytných spotřebičů (chladničky, topné systémy) a komunikačních zařízení. Jeho kompatibilita se systémy distribuce energie úrovně 3 z něj činí spolehlivou volbu pro udržení každodenního pohodlí a produktivity během výpadků sítě.

Podpora kritické infrastruktury

Pro zařízení, jako jsou malá datová centra, bezpečnostní systémy a lékařské kliniky, kde i krátké výpadky napájení mohou způsobit ztrátu dat nebo provozní poruchy, funguje ASKQ1 vysoká rychlost přepínání a stabilní výkon jako ochrana. Plynule přechází na záložní generátory nebo baterie a udržuje kritická zařízení online.

Průmyslové pomocné systémy

V prostředí lehkého průmyslu – jako jsou dílny, maloobchodní sklady nebo zemědělská zařízení – ASKQ1 podporuje pomocné systémy, jako je osvětlení, ventilace a dopravníkové pásy. Jeho zkratová odolnost 50KA (je-li chráněna jističi) zajišťuje, že zvládne náhlé přepětí a snižuje riziko poškození zařízení.
