Solenoidový automatický převodový spínač ASKQ6 (ATS)

  Přehled struktury

J ZÁKLADNÍ TYP	X - S typem polohy 0

Položky	Specifikace
Primární funkce	Automatické přepínání mezi duálními zdroji energie v nouzových situacích pro zajištění nepřetržitého provozu kritické zátěže (nouzové osvětlení, schodiště, protipožární systémy atd.)
Cílový typ zatížení	třída I
Typy napájecích zdrojů	Grid to Grid, Auto-start Generator Sets, Battery Banks atd.
Aplikace	Hasiči, telekomunikace, nemocnice, hotely, výškové budovy, průmyslové linky, televizní stanice a kritická místa napájení.

  Technické specifikace

Položky		Specifikace
Rám		160F	250F	400F	630F
Jmenovitý proud le(A)		63, 80, 100, 125, 140, 150, 160	160, 180, 200, 225, 250	250, 315, 350, 400	400, 500, 630
Normy		IEC60947-6-1
Jmenovitá frekvence (Hz)		50/60
Poláci (P)		2, 3, 4
Jmenovité provozní napětí Ue(V)AC		230,400
Řídicí napětí (V)AC		230
Jmenovité izolační napětí Ui(V)AC		1000 (hlavní okruh); 500V (pomocný obvod, ovládací obvod)
Jmenovité impulsní odporové napětí Uimp (KV)		8
Jmenovitý omezený zkratový proud lq(kA)	pojistková ochrana	100		120
	ochrana jističem	50		65
Jmenovitý krátkodobý výdržný proud lcw (kA/s)		10 kA/100 ms		17 kA/100 ms
Jmenovitá zkratová zapínací kapacita lcm (kA)		17		34
Kategorie využití		AC-33A
Mechanický život (cyklus)		10000
Elektrická životnost (cyklus)		6000
Počet provozních cyklů (cykly/hod.)		120
Doba sepnutí (ms)≤		70 (TYP J) / 200 (TYP X)
Elektrická třída		PC

Funkce	Podpora
Kód funkce	J	X
Struktura

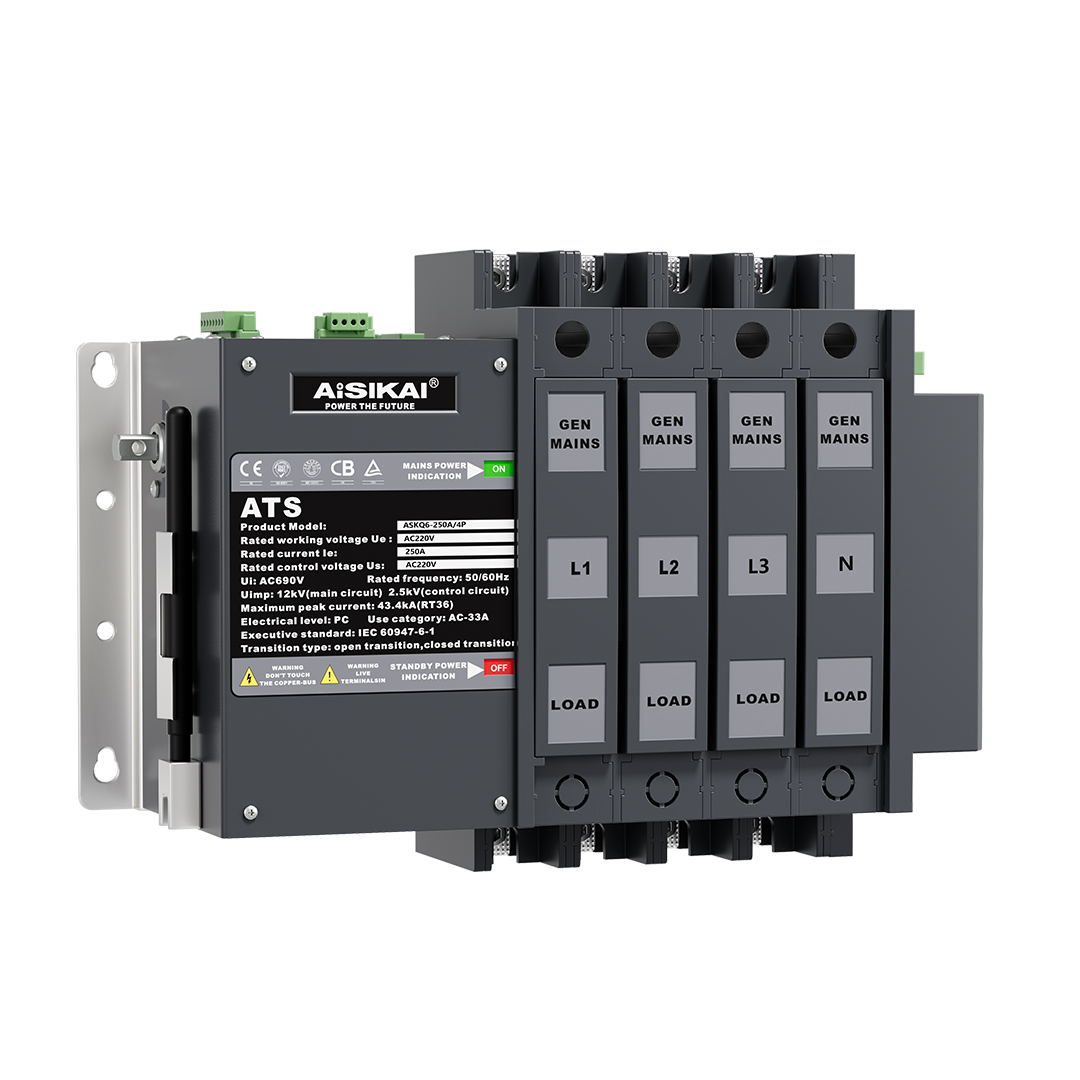

Elektrický dvoupolohový typ	Y
Ruční dvoupolohový typ	Y

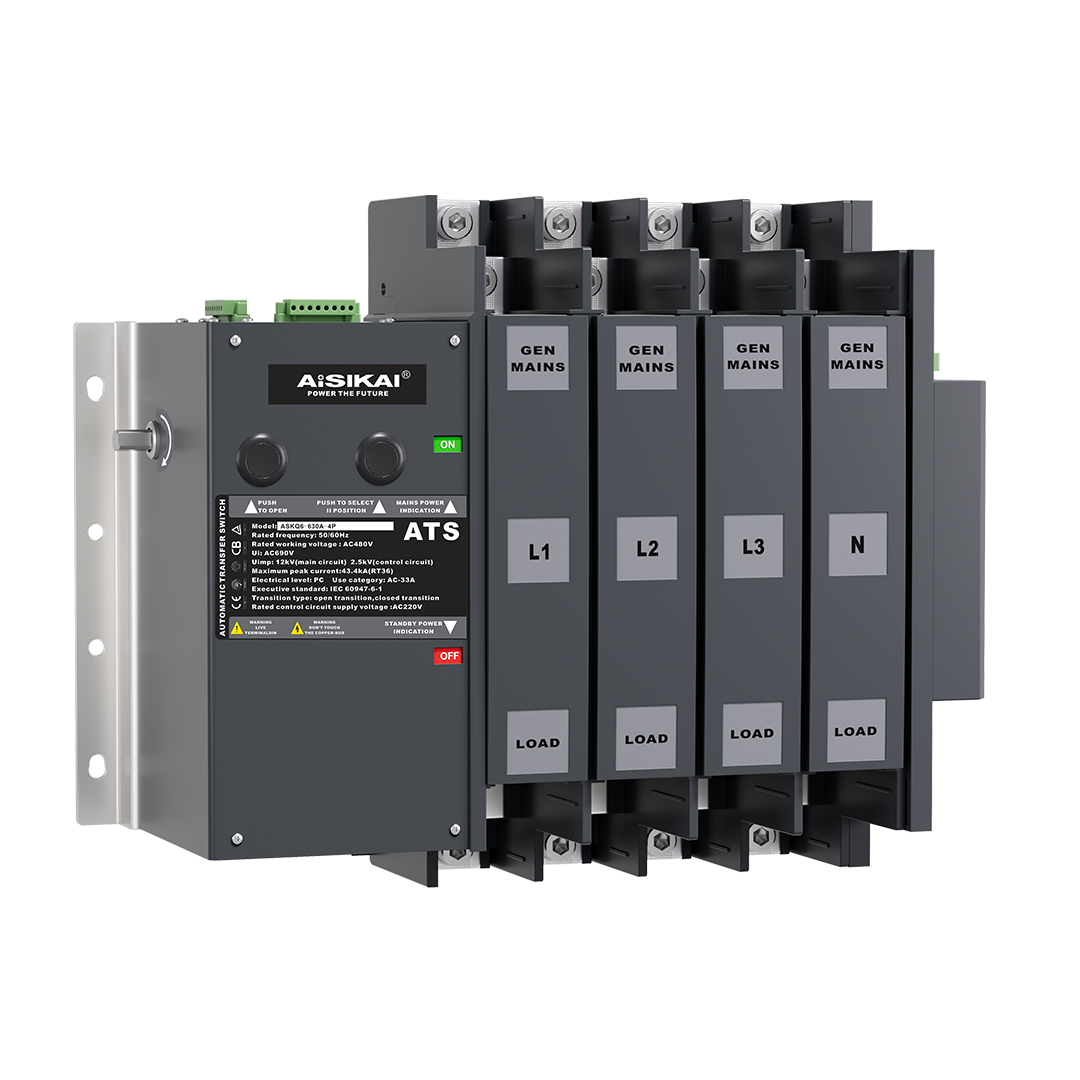

Elektrický třípolohový typ		Y
Elektrický třípolohový typ		Y
Režim ovládání
Dálkové elektrické ovládání (externí ovladač)	Y	Y
Nouzové ruční ovládání	Y	Y
Funkce aplikace
Samopřenos a sebeobnovení	Externí ovládání	Externí ovládání
Samopřenos, ale žádné samoobnovení	Externí ovládání	Externí ovládání
Normální priorita napájení	Externí ovládání	Externí ovládání
Priorita napájení v pohotovostním režimu	Externí ovládání	Externí ovládání
Nastavení zpoždění výpadku proudu	Externí ovládání	Externí ovládání
nastavení zpoždění obnovení napájení	Externí ovládání	Externí ovládání
Signál zpětné vazby	Pasivní (Ⅰ,Ⅱ)	Pasivní (Ⅰ,Ⅱ, 0)
Poznámka: Y označuje stisknutí této funkce.

  Normální provozní podmínky a způsoby instalace

Položky	Požadavky
Teplota	-10°C až +40°C, přičemž 24hodinový průměr nepřesahuje +35°C;
Vlhkost	Při teplotě +40°C nesmí průměrná vlhkost překročit 50%. Při nižších teplotách je přípustná vyšší relativní vlhkost, např. dosažení 90 % při +25°C.  Zvláštní opatření by měla být přijata pro příležitostnou kondenzaci způsobenou změnami teploty;
Nadmořská výška	Méně než 2000 metrů; pokud překročíte 2000 metrů, pracujte se sníženými hodnotami;
Vibrace a plyn	Provozní prostředí musí být bez silných vibrací a nárazů,  stejně jako škodlivé plyny, které korodují kovy a poškozují izolaci;
Okolní látky	Bez silného prachu, vodivých částic a výbušných nebezpečných látek;
Stupeň znečištění	3
Kategorie instalace	Ⅳ
Montážní sklon	Výrobek je instalován ve skříni s maximálním sklonem +22,5°.

  FAQ

Otázka: Jaké certifikace má ASKQ6?

Odpověď: Vyhovuje normám IEC 60947-6-1 a má CE vydané TUV.

Otázka: Jaká je životnost kontaktů?

Odpověď: Elektrická životnost se pohybuje od 4 000 do 6 000 cyklů v závislosti na modelu. Pravidelná údržba prodlužuje životnost.

Otázka: Jaký je rozdíl mezi 2-polohovým a 3-polohovým ATS?

Odpověď: 2 -polohový ATS přepíná přímo mezi Zdrojem 1 a Zdrojem 2 bez neutrální polohy, zatímco 3-polohový ATS obsahuje středovou polohu pro úplné oddělení zátěže.

Otázka: Mám si pro svou aplikaci vybrat 2- nebo 3-poziční ATS? co je lepší?

Odpověď: Výběr mezi 2- a 3-polohovými jednotkami je řízen spíše aplikací než otázkou kvality. Většina průmyslových projektů má jasné specifikace týkající se typu přechodu. Pokud to vaše dokumentace nespecifikuje nebo pokud máte otázky ohledně logiky vašeho systému rozvodu energie, kontaktujte nás a naši technici vám pomohou se správným výběrem.
