Орнату бойынша практикалық нұсқаулық L / S / I қорғанысы дұрыс

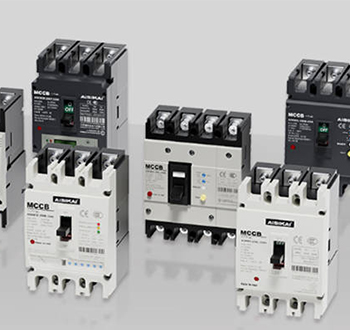

Үш сатылы қорғаныс MCCB құрылғыларында (қалыпты ажыратқыштар) жиі қолданылатын электрондық өшіру функцияларына жатады:
Мақсаты: Шамадан тыс жүктемеден қорғау және температураның көтерілуін бақылау
Сапар қисығы: тек кері уақыт
Мақсаты: Орташа қысқа тұйықталу, селективті координация
Сапар қисығы: Бекітілген немесе I⊃2;t кідірісі
Мақсаты: Жоғары деңгейлі қысқа тұйықталулар, доғаның энергиясын азайту
Сапар қисығы: кідіріс жоқ немесе өте қысқа кідіріс
Әрбір кезеңнің өзінің маңызды қызметі бар:
Ұзақ уақыт кідірісі: кабельдер мен жүктердің ұзақ уақыт қызып кетуіне жол бермейді
Қысқа уақытты кідірту: жоғары/төмен ағынды дұрыс үйлестіруді қосады (ең жақын құрылғы алдымен сапарға шығады)
Лездік: 1–2 цикл ішінде ауыр ақауларды жояды және термиялық/механикалық кернеуді азайтады
Егер сіз тек лездік қорғанысты орнатсаңыз:
Шағын шамадан тыс жүктемелер анықталмайды → кабельдің ұзақ мерзімді зақымдалуы
Жоғары ағынды ажыратқыш бірден істен шығады → жергілікті ақаудың орнына толық жүйені өшіреді
Қозғалтқыштың іске қосылуы немесе қоздырғыш ағындары кедергі келтіреді

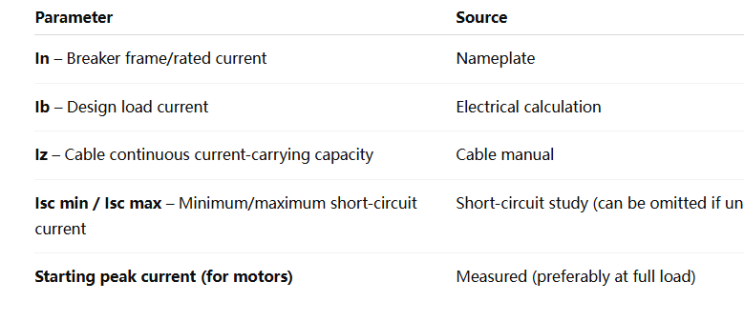

Қанағаттануы керек: Ib ≤ Ir ≤ Iz
Ұсынылатын тәжірибе:
Кабельді қорғау басымдылығы: 0,8 дюйм – 0,9 дюйм
Үлкен ауытқуы бар жүктеме: 0,9 дюйм – 1,0 дюйм
Кабель сыйымдылығы рұқсат етілсе, диапазонның жоғарғы жағына артықшылық беріңіз — қысқа тұйықталудан қорғау S және I сатыларымен өңделеді.
DOL қозғалтқыштары үшін (іске қосу тогы ≥ 6 Ir) Ir сәйкесінше арттырыңыз немесе уақыт кідірісін ұзартыңыз.
IEC ұсынысы: 6 × Ir кезінде ішінде жүру 3–10 секунд
Қозғалтқышты іске қосу үшін: Tr ≥ 1,2 × максималды іске қосу ұзақтығы
IEC/GB диапазоны: 1,5 Ir – 10 Ir
Тармақ тізбегі: 2–4 Ir (қосудан аулақ болыңыз)
Негізгі қоректендіргіштер: 5–8 Ir (жоғары ағынды төменгі ағынды күтуге мүмкіндік беріңіз)
TCC қисықтарын тексеріңіз: кемінде 0,2 с уақыт шегін қамтамасыз етіңіз. нүктесінде 0,1 с жоғарғы және төменгі ағынды ажыратқыштар арасындағы
Сақтандырғыштармен немесе шағын рамалық MCCB құрылғыларымен: 0,1–0,2 с
ATS (автоматты тасымалдау қосқышы) / шиналық тасымалдау: 0,05 с (немесе 0,04 с)
Төменгі шекара: Ii ≤ 0,8 × Isc_min (ең аз ақаулық триггерлерінің өшірілуін қамтамасыз етеді)
Жоғарғы шекара: Ii > төмен ағындағы қысқа уақыттық кідіріс шыңы (алдымен жоғары ағынға жол бермеңіз)
Жылу-магниттік MCCB: бекітілген 10–15 Электрондық MCCB-де: реттелетін 2–15 Ir
Лезде кідіріс болмағандықтан, ≥ 1,5 × қысқа уақыт параметрін орнатыңыз. координацияны сақтау үшін
